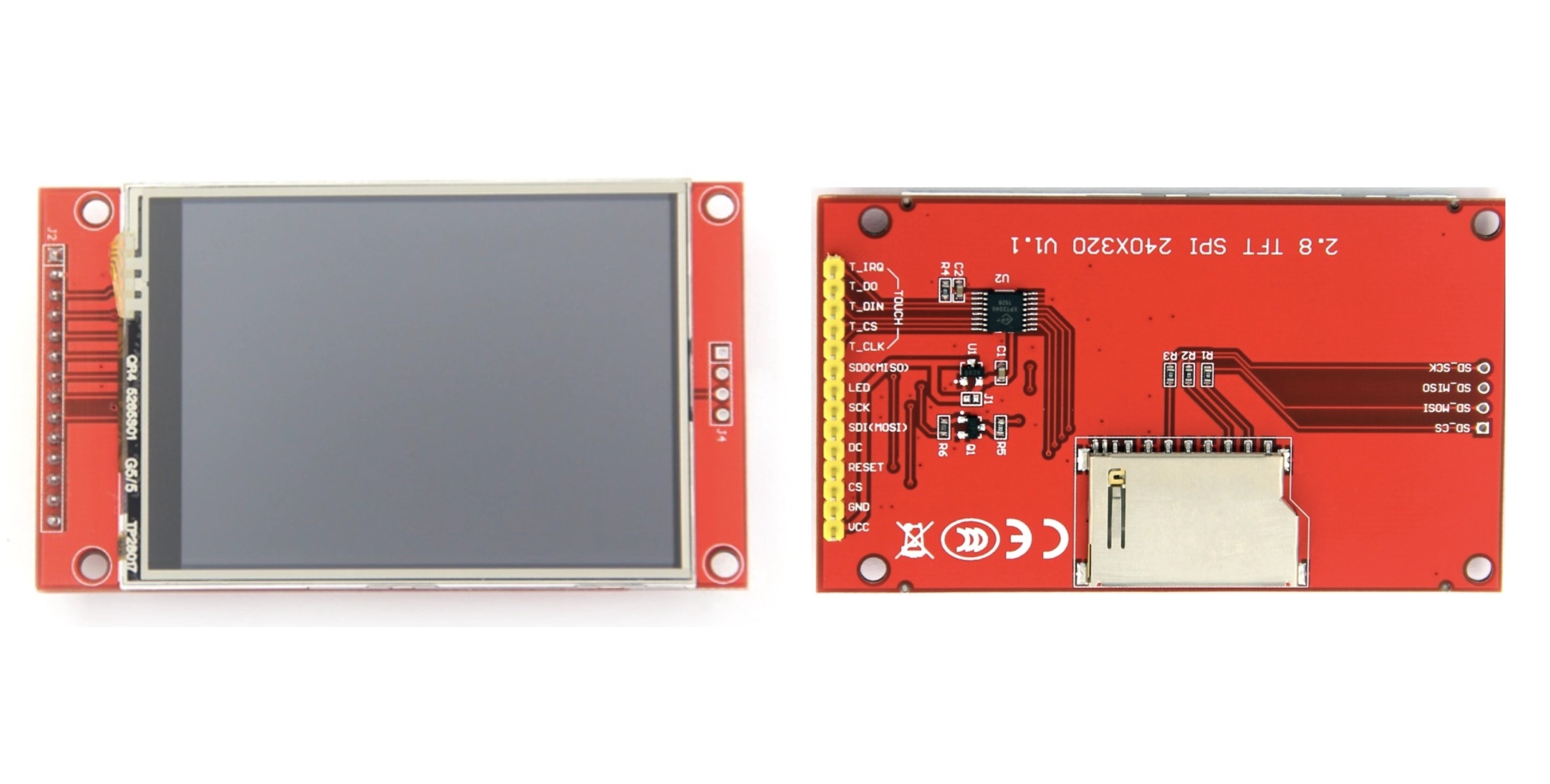

一：显示屏介绍

1.配置参数

显示屏名称	2.8寸显示屏MSP2806
驱动芯片	ILI9341
显示屏尺寸	2.8寸
显示屏颜色	RGB 65K彩色
显示区域(AA区)	43.2x57.6(mm)
驱动方式	SPI串行总线
VCC电压	3.3v～5v
逻辑IO电压	3.3v～5v
显示屏功耗	0.31w
工作温度	-20℃~60℃

2.引脚定义

VCC	VCC（3.3v～5v电源输入）
GND	GND电源地线
CS	LCD芯片选择信号，低电平使能
RESET	LCD复位信号，低电平复位
DC/RS	CD寄存器/数据选择信号，高层：寄存器，底层：数据
DSI（Mosl）	SPI总线写入数据信号
SCK	SPI总线时钟信号
LED	背光控制，高电平点亮，如无需控制则接3.3V常亮
SDO(MISO)	SPI总线读数据信号，如无需读取功能则可不接

3.触摸引脚

说明	以下是带触摸屏的信号线接线，如无需触摸或者模块本身不带触摸功能，可以不连接
T_CLK	触摸SPI总线时钟信号
T_CS	触摸屏片选信号，低电平使能
T_DIN	触摸SPI总线输入
T_DO	触摸SPI总线输出
T_IRQ	触摸屏中断信号，检测到触摸时为低电平

3.文档资料

C51/STM32/Arduino使用资料

二：树莓派例程

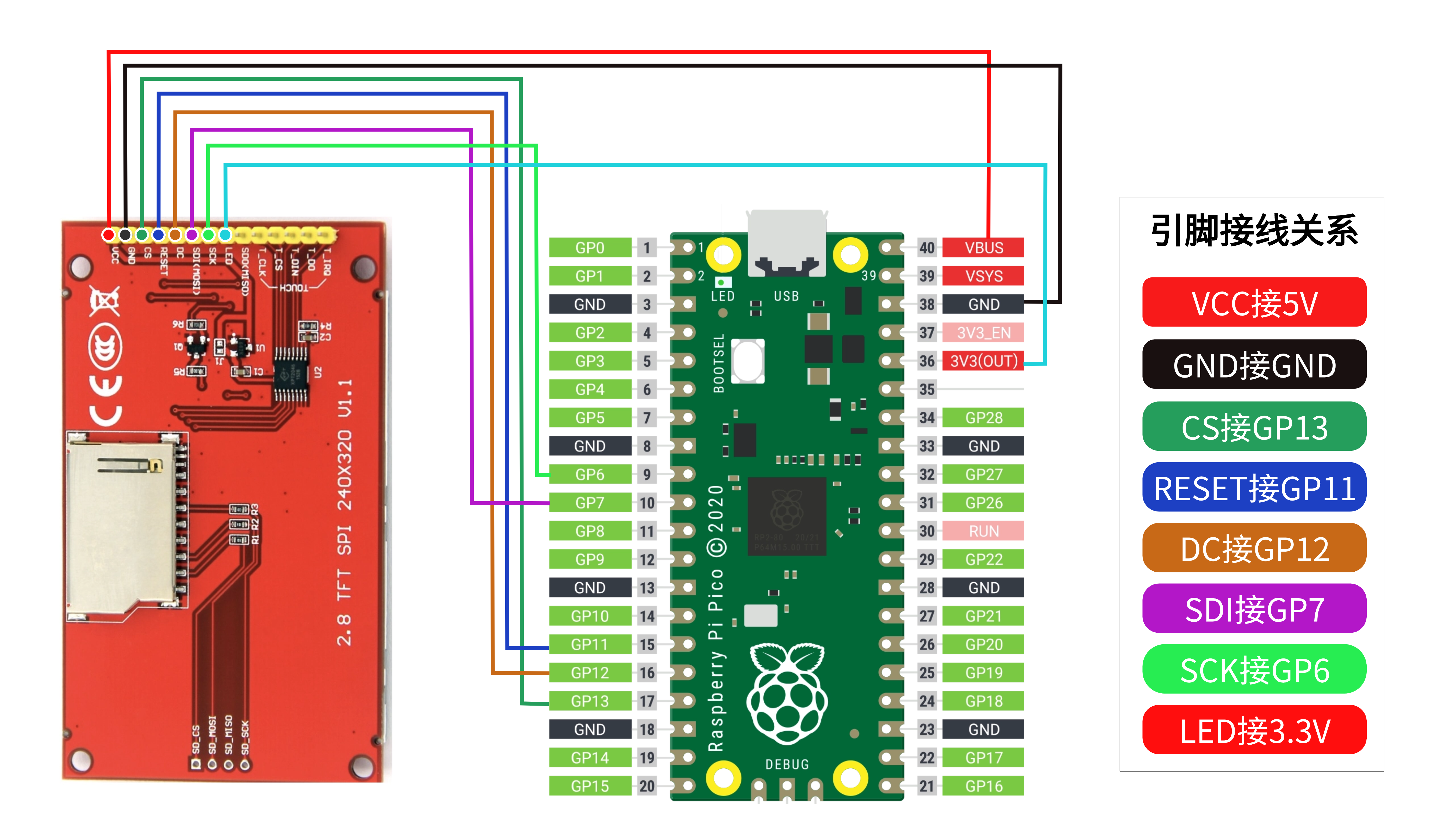

1.Pico接线图

本次以树莓派Pico主板为例按下图接好连接线，务必注意不可接反，否则会烧毁显示屏。

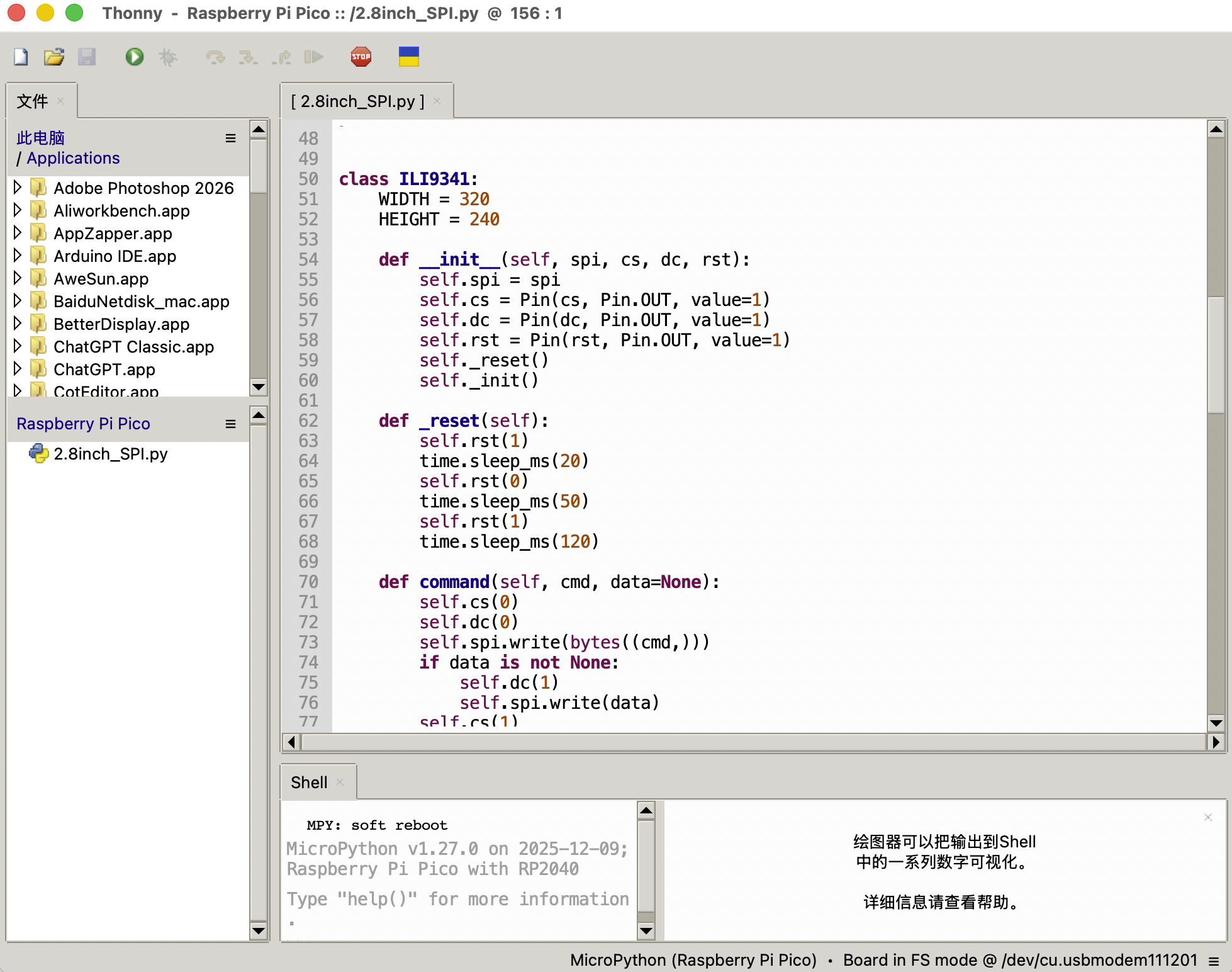

2.Python程序

2.8inch_SPI 下载2.8inch_spi这个源代码直接上传到树莓派Pico文件内，在运行程序查看显示屏的画面（如下图）

显示屏结果：

三：ESP32例程

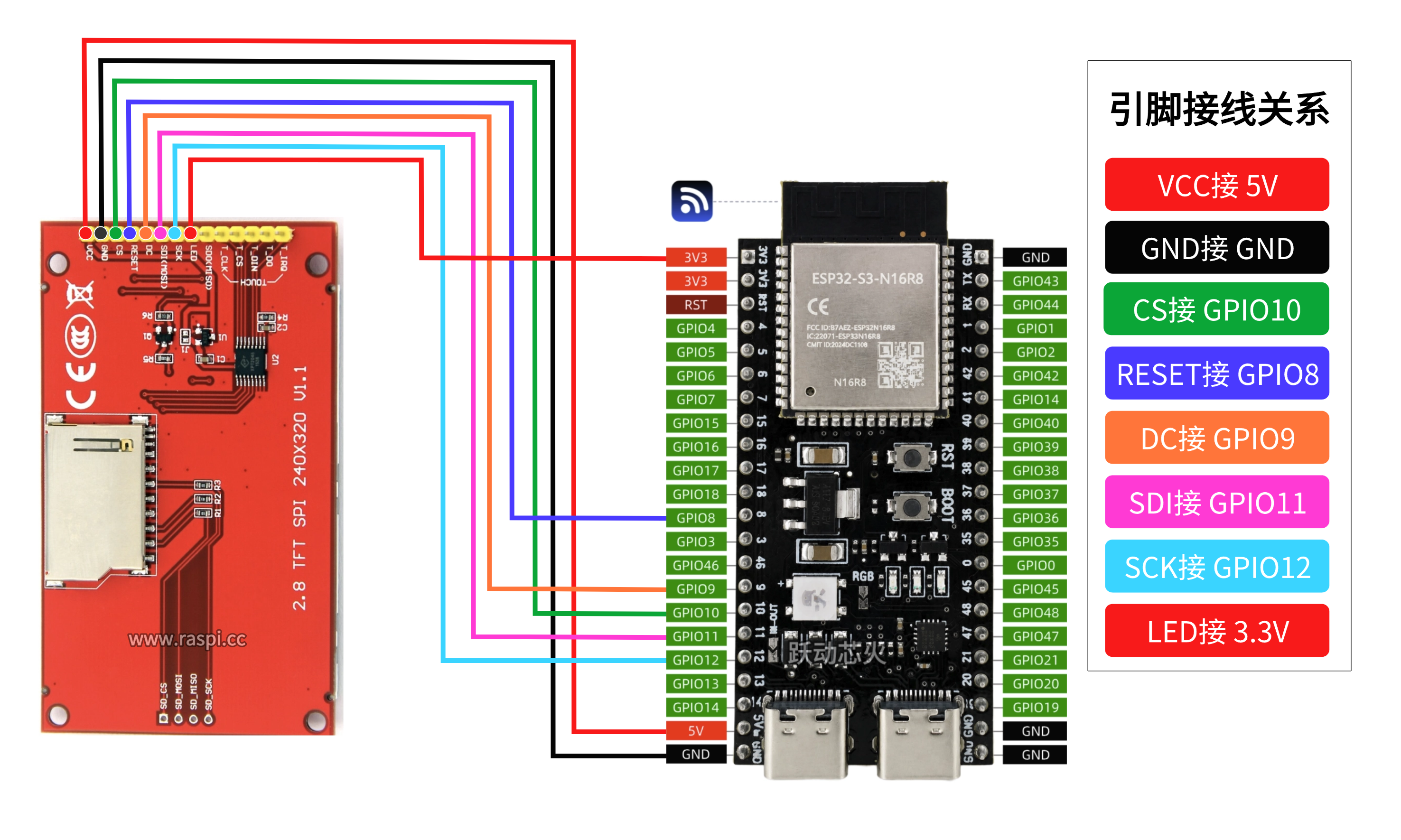

1.ESP32接线图

本次以ESP32-S3主板为例按下图接好连接线，务必注意不可接反，否则会烧毁显示屏。

2.C++程序

1.需要在Arduino IDE中点击左侧栏的库管理器（Library Manager）（或按 Ctrl + Shift + I），搜索并安装以下两个库：

Adafruit GFX Library
Adafruit ILI9341

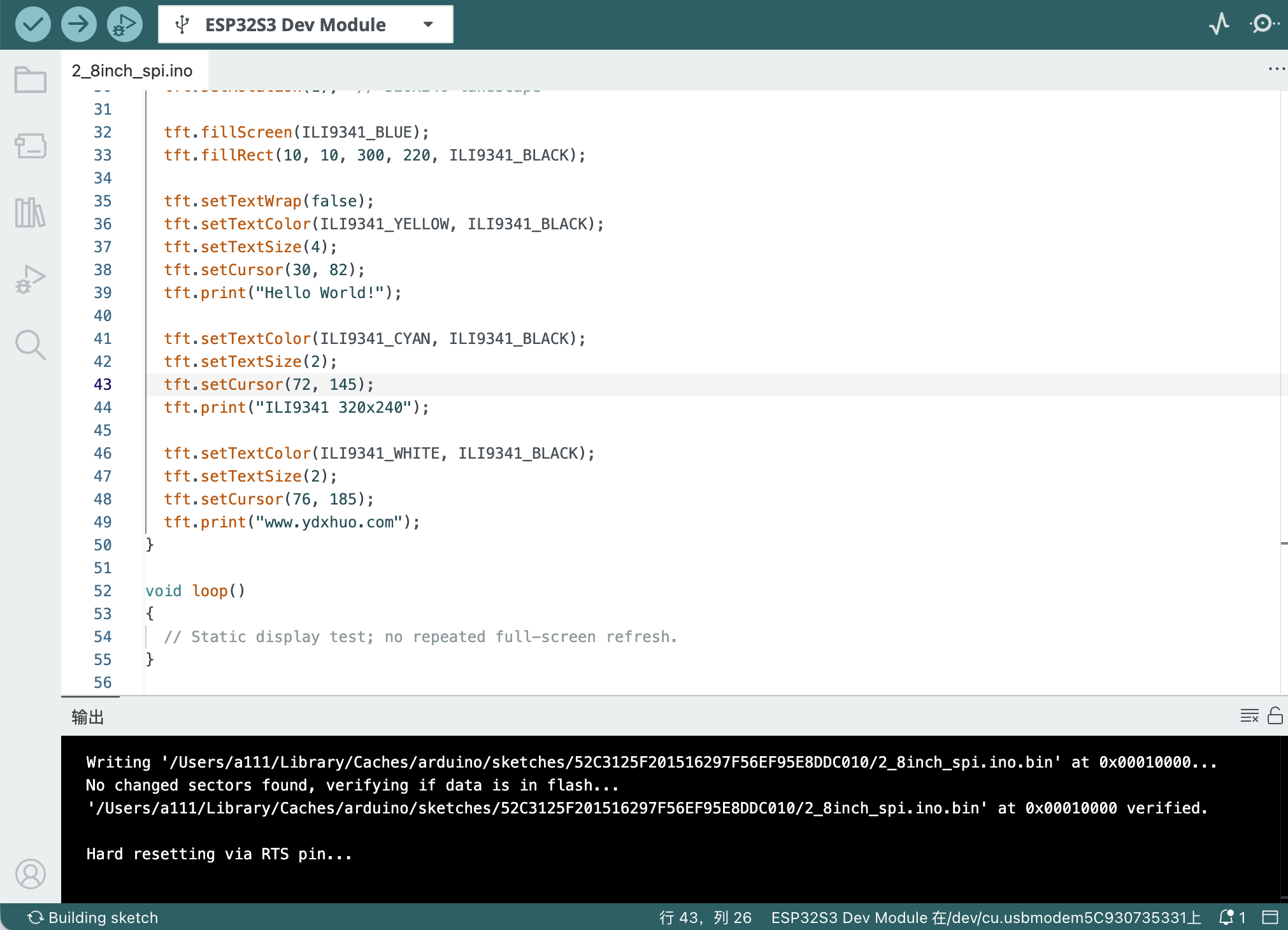

2_8inch_spi 下载2_8inch_spi这个源代码直接用Arduino IDE编译上传程序，在查看显示屏画面（如下图）

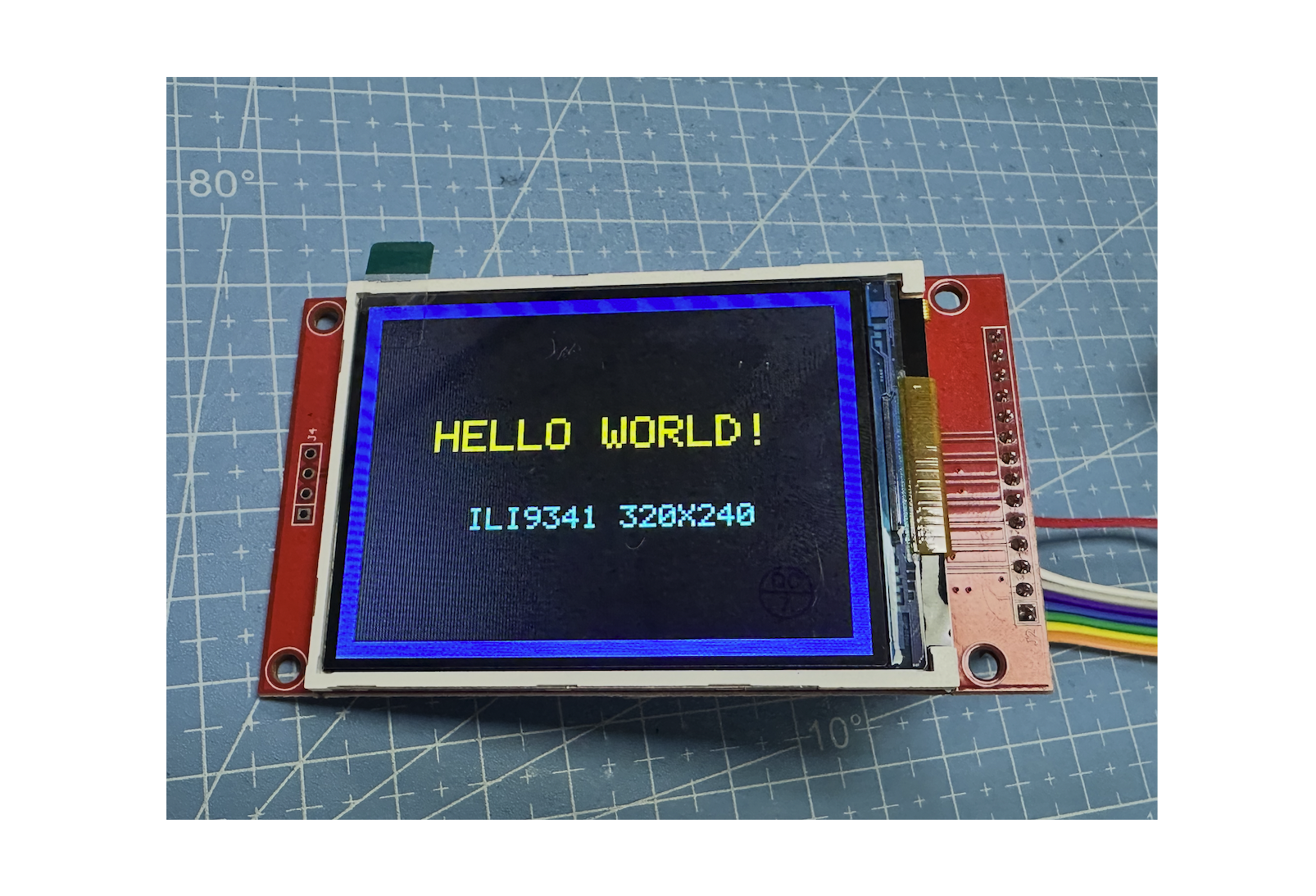

显示结果如下：

3.代码解析

3.1程序使用以下两个库驱动ILI9341显示屏：

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

3.2初始化SPI和显示屏：

SPI.begin(TFT_SCK, -1, TFT_MOSI, TFT_CS);
tft.begin(40000000);
tft.setRotation(1);

其中：SPI频率为40MHz。

setRotation(1) 设置为320×240横屏。

MISO设为 -1，因为程序只向显示屏写数据

4.显示逻辑

程序先绘制蓝色背景和黑色显示区域：

tft.fillScreen(ILI9341_BLUE);
tft.fillRect(10, 10, 300, 220, ILI9341_BLACK);

然后依次显示三行文字：

Hello World!
ILI9341 320x240
www.ydxhuo.com

每行通过以下函数设置颜色、大小和位置：

tft.setTextColor();
tft.setTextSize();
tft.setCursor();
tft.print();
