这是一款电阻式土壤湿度传感器，是电子元器中最常用的水分检测模块，传感器的S引脚输出模拟量信号，其输出的模拟电压值会随土壤湿度变化而连续波动，当湿度越小输出的电压越小，当湿度越大输出的电压也就越大，输出范围在0-3v左右，其输出是根据你的输入电压来决定范围的。

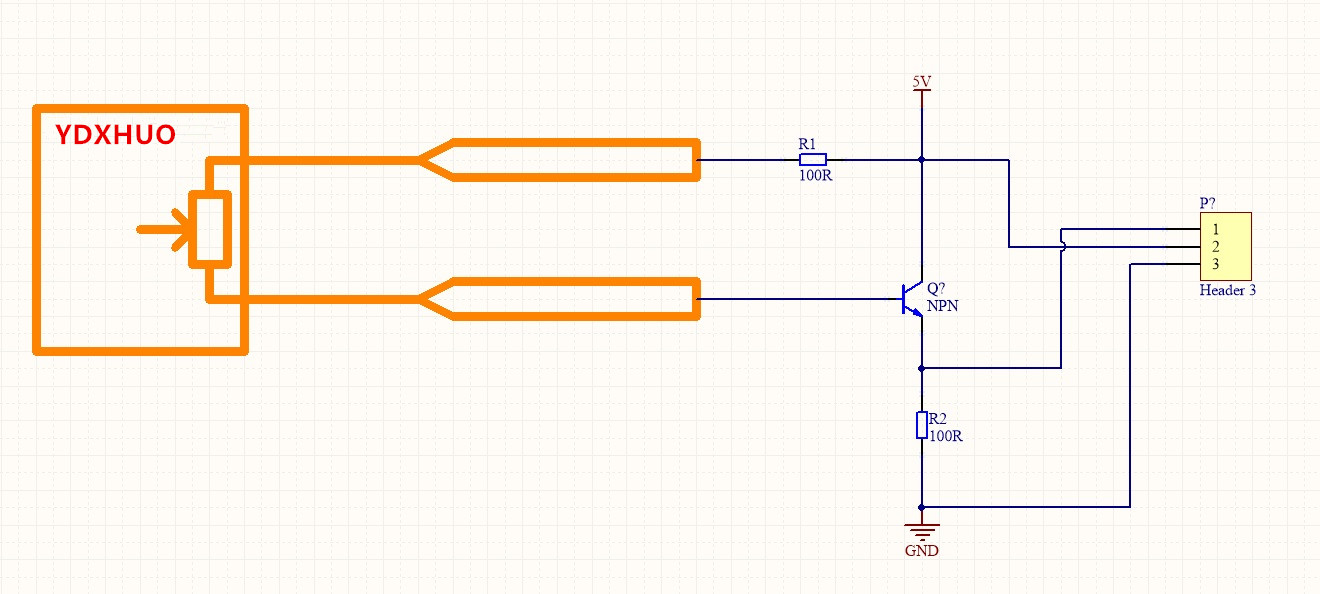

是利用水分中离子导电特性，湿度电阻越小输出电压越大，湿度大电阻越小输出电压越大。但是在土壤中易受土壤盐分及电极极化腐蚀影响湿度检测，如果要转化精准的湿度百分比，需要加入单片机开发板来编程读取ADC值从而实现湿度数据！
| 产品型号：FC-28 |
| 工作电压：DC3.3V ~ 5V |
| 工作电流：≤ 20mA（典型值 15mA） |
| 输出信号：S模拟量输出0 ~ 3V取决电源电压 |
| 测量范围：0% ~ 100% RH（相对湿度） |
| 测量精度：±5% RH（常规环境，会受土壤类型、盐分影响） |
| 响应时间：＜ 1 秒（干燥→湿润状态切换） |
| 工作温度：-10℃ ~ +70℃（推荐 0℃~50℃使用） |
| 存储温度：-40℃ ~ +80℃ |
| 探针材质：镀镍 / 镀金合金 |
| 产品尺寸：约 62mm × 20mm × 5mm |
| 孔位尺寸：孔3.5mm 两孔间距14mm（便于安装固定） |

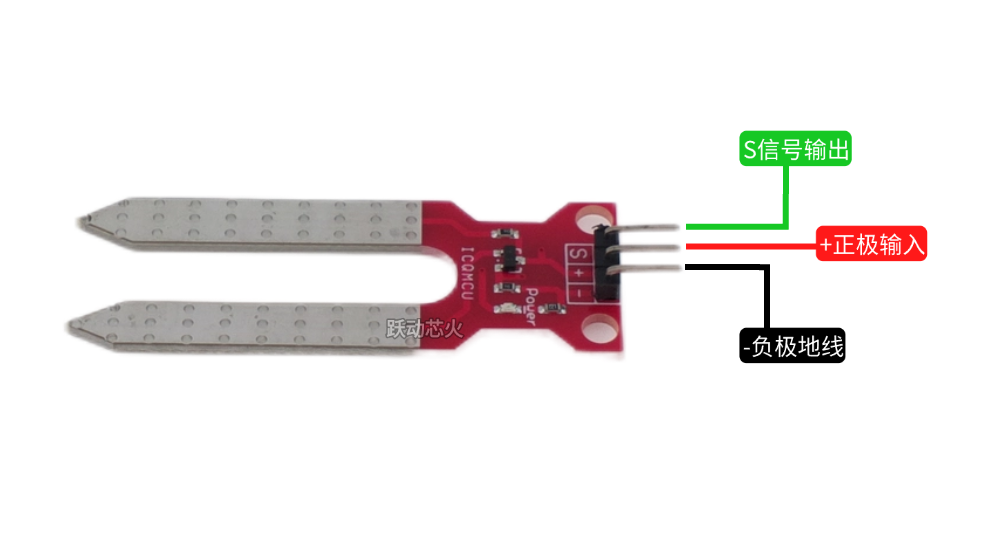

| 接口定义：（S信号）（+电源正）（-电源负） |
| 工作模式：电阻式（通过探针反馈湿度电阻变，湿度越高电阻越小反之增大） |

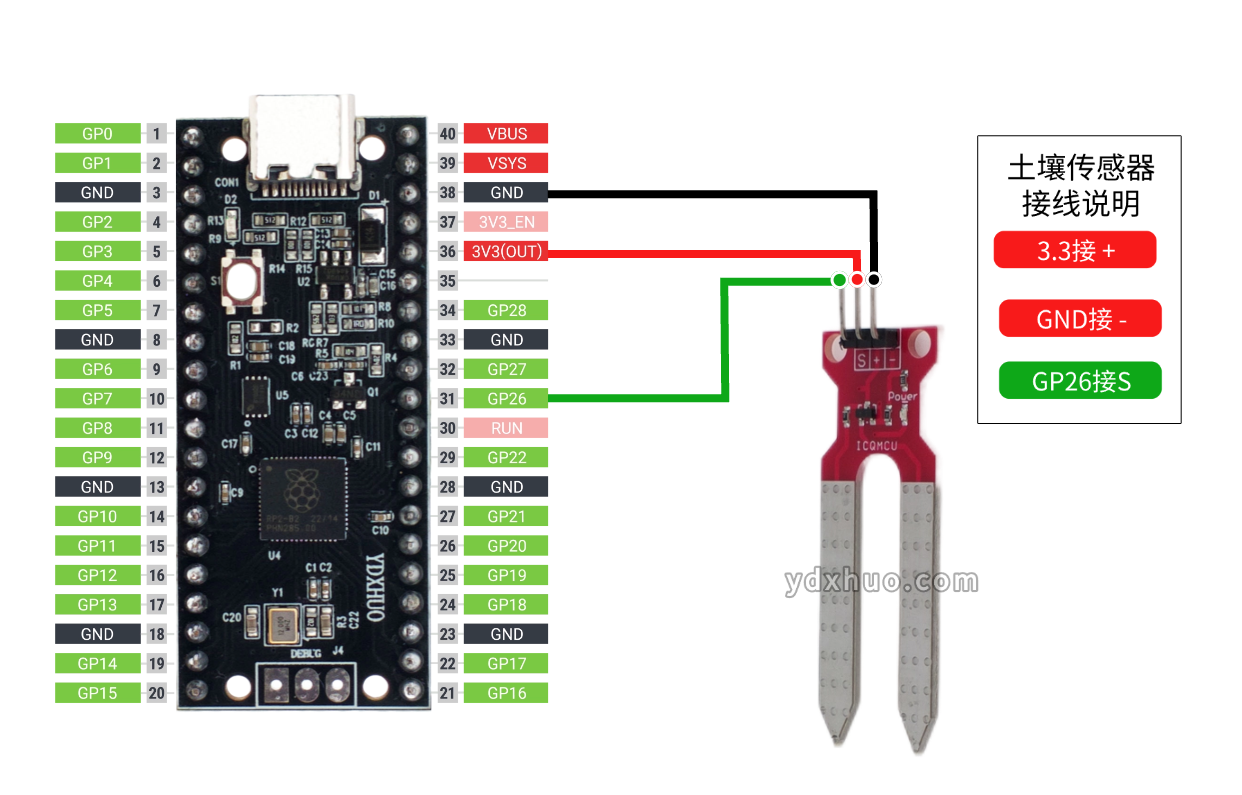

| 以树莓派Pico开发板为例，提醒: 请按下图的引脚标识接线，务必不能接错。如果接错线通电后会导致设备烧毁！ |

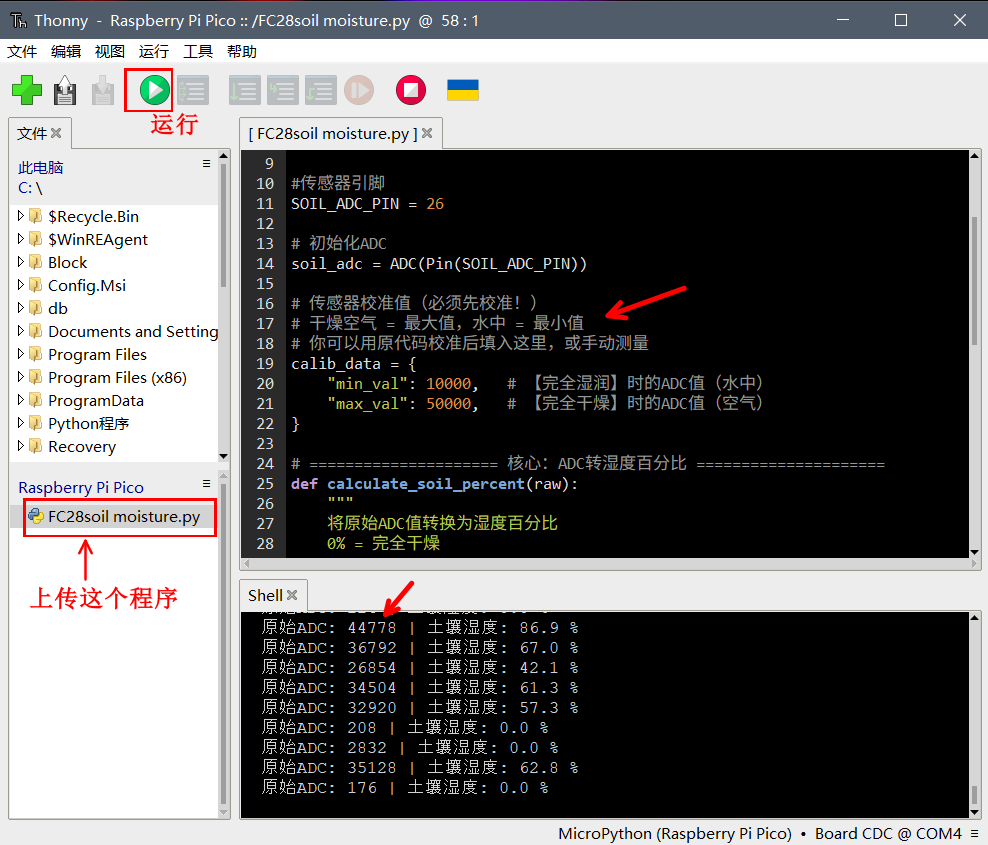

| FC28soil moisture | 下载FC28soil moisture这个源代码上传树莓派Pico文件内，运行查看数据（如下图） 可将传感器放在干燥与湿润场景进行对比 |
如果你还没有搭建好树莓派Python的编程环境可参考这个帖子→：如何搭建Python编程环境
说明：如果检测湿度百分比不精准，可calib_data里调节ADC最大与最小值。将传感器放在干燥和水中进行测试原始的ADC值。然后自己修改代码的默认值。
1.上面的程序只是测试传感器读取湿度功能是否正常，我们要再次升级功能：检测+显示+报警+阀值设定+控制设备 等多种功能一体。
2.请严格按下图的引脚标识一对一的进行连接，（比如：S接GP0，那么找到蜂鸣器的S引脚与主板GP0引脚连接起来）务必不能接错！

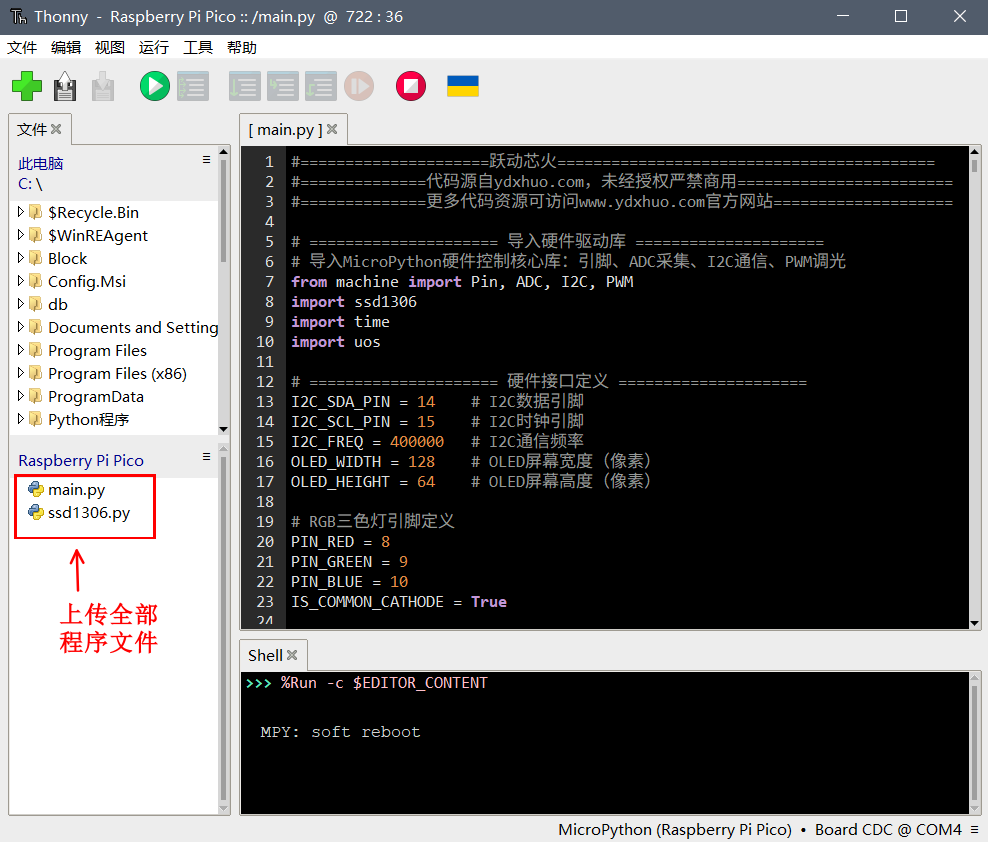

| 土壤湿度压缩包 | 下载这个压缩包并解压，将程序文件全部上传至树莓派pico文件内，直接运行查看数据（如下图） |
| 功能 | 详细介绍 |
| 检测： | 传感器探头插在不同湿度的环境中，可实时检测水份湿度百分比 |
| 阀值： | 可设置湿度上限与下限阀值，低于下限时触发GP1/GP2/GP3输出高电平和GP4/GP5/GP6输出低电平。如果高于上限则输出相反 |
| 校准： | 针对不同的湿度环境，可校准传感器ADC的最小干燥值与最大湿润值。从而更加精准的检测湿度 |

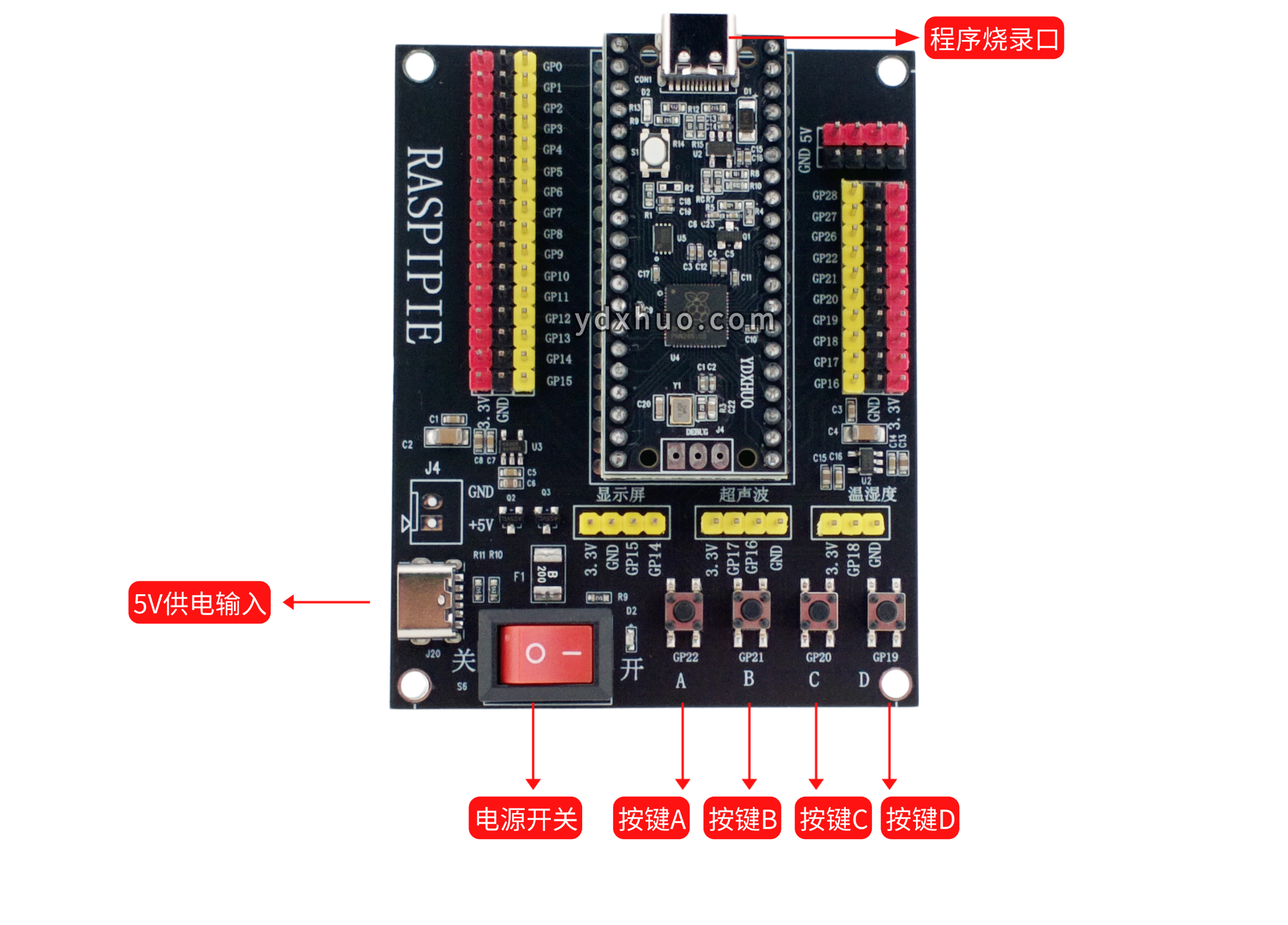

| 按键： | 实现完全脱离电脑也能操作，可通过主板上按键进行调控阈值与功能 |
| 显示： | 实现可视化将湿度数据实时精准显示，还能显示校准值阈值设定等参数 |
功能一：阈值设定 1.在主显示界面按A进入到阈值设定模式，进入后在次按A可切换“上限”与“下限” ，如果此时按B与C是增加与减小上下限数字 （上限：是指土壤传感器检测到湿度过高，引脚输出：GP1.GP2.GP3输出低电平，GP4.GP5.GP6输出高电平） （下限：是指土壤传感器检测到湿度过低，开始报警，闪红灯，GP1.GP2.GP3输出高电平，GP4.GP5.GP6输出低电平） 2.最后按D保存阈值，并自动返回主界面。 |
功能二：ADC校准 1.在主显示界面按B进入到ADC校准模式，进入校准模式后在次按B可切换“最小”与“最大” ，如果此时按C是会自动校准ADC值10秒后自动锁定数值。 （最小值：请将传感器放在空气中，按C开始读取ADC最小值10秒，视为干燥环境湿度最低值） （最大值：请将传感器放在水份中，按C开始读取ADC最大值10秒，视为湿润环境湿度最大值） 2.最后按D保存校准，并自动返回主界面。 |
本次以ESP32-S3主板为例按下图接好连接线，务必注意不可接反，否则会烧毁传感器。
| FC-28 下载FC-28这个源代码直接用Arduino IDE编译上传程序打开串口监视查看（如下图） |
如果湿度不准确，可将传感器探头完全插入水中，将原始ADC值修改为程序最大值
校准基准点（预定义变量）：
定义了计算百分比的两个“锚点”。ADC_MIN_DRY 是土壤完全干燥时的电平，ADC_MAX_WET 是完全湿润时的电平。
将它们放在代码最顶部，方便你根据串口打印出的原始 ADC 随时手动修改。
软件滤波（均值采样）：
ESP32 的 ADC（模数转换器）容易受到电源波动或电磁干扰，导致单次读数频繁跳动。
这里连续读取 10 次原始值并取平均数，能让输出的数值平滑稳定得多。
核心映射算法 (map）
map(x, in_min, in_max, out_min, out_max) 是 Arduino 内置的线性插值函数。
注意顺序：这里把 ADC_MIN_DRY 放在前面对应 0，ADC_MAX_WET 放在后面对应 100。这就实现了“ADC 越大，百分比越小；ADC 越小，百分比越大”的反向等比例转换。
边界限幅 (constrain)：
防止“爆表”。如果土壤比你预设的还干，ADC 可能会超出 ADC_MIN_DRY，此时 map 函数会算出一个负数（比如 -5%）；反之如果太湿，可能会算出一个超过 100% 的数（比如 105%）。
constrain 强行把范围锁定在在 0 到 100%的合理区间内。
打印输出数据：
前面几句用 Serial.print() 不换行输出，最后一句用 println() 换行，确保串口监视器里始终保持“原始 ADC 值: xxx | 土壤湿度: xx%”，方便你一边观察原始 ADC，一边校准数值。
