红外避障传感器的工作原理主要依赖于红外线特性，传感器是由红外发射管和红外接收管组成，会对探头正前方环境进行探测。通过发射出一束红外光并接收其反射回来的信号来工作。当收到反射的信号后，会产生相应的电压信号。 通过传感器的原理，我们可以用来做机器人循迹、避障或流水线计数等！
工作电压：支持3.3V ～5V DC（直流电）
输出信号：输出数字量开关信号（0 和 1），有遮挡时输出低电平0同时信号指示灯亮起。无遮挡时输出高电平1且信号指示灯熄灭
芯片型号：采用 LM393 电压比较器
探测角度：大约 35° 的锥形范围
环境限制：由于日光中含有高强度的红外线，该传感器极易受到太阳光的干扰，因此强烈推荐在室内环境下使用
探测距离：2cm 至 25cm 颗通过板载的蓝色精密电位器（旋钮）调节。顺时针旋转，探测距离变远；逆时针旋转，探测距离变近
驱动能力：输出端电流大约在 15mA 以上，可以驱动5V 继电器或单片机IO口
产品尺寸： 3.2cm × 1.4cm（含红外灯管总长约 3.9cm 至 4.5cm）
孔位直径：3mm，方便使用标准的 M3 螺丝将它固定在小车底盘或外壳上
引脚定义：OUT 数字信号输出端，GND电源负极/地线 ，VCC电源正极3.3V～V 电源
注意事项：红外线传感器极易受到光线和物体颜色的影响。白色反射率最高，可探测距离最远；黑色吸收红外线，可探测距离最近
| 红外避障传感器原理图 | 传感器资料 |

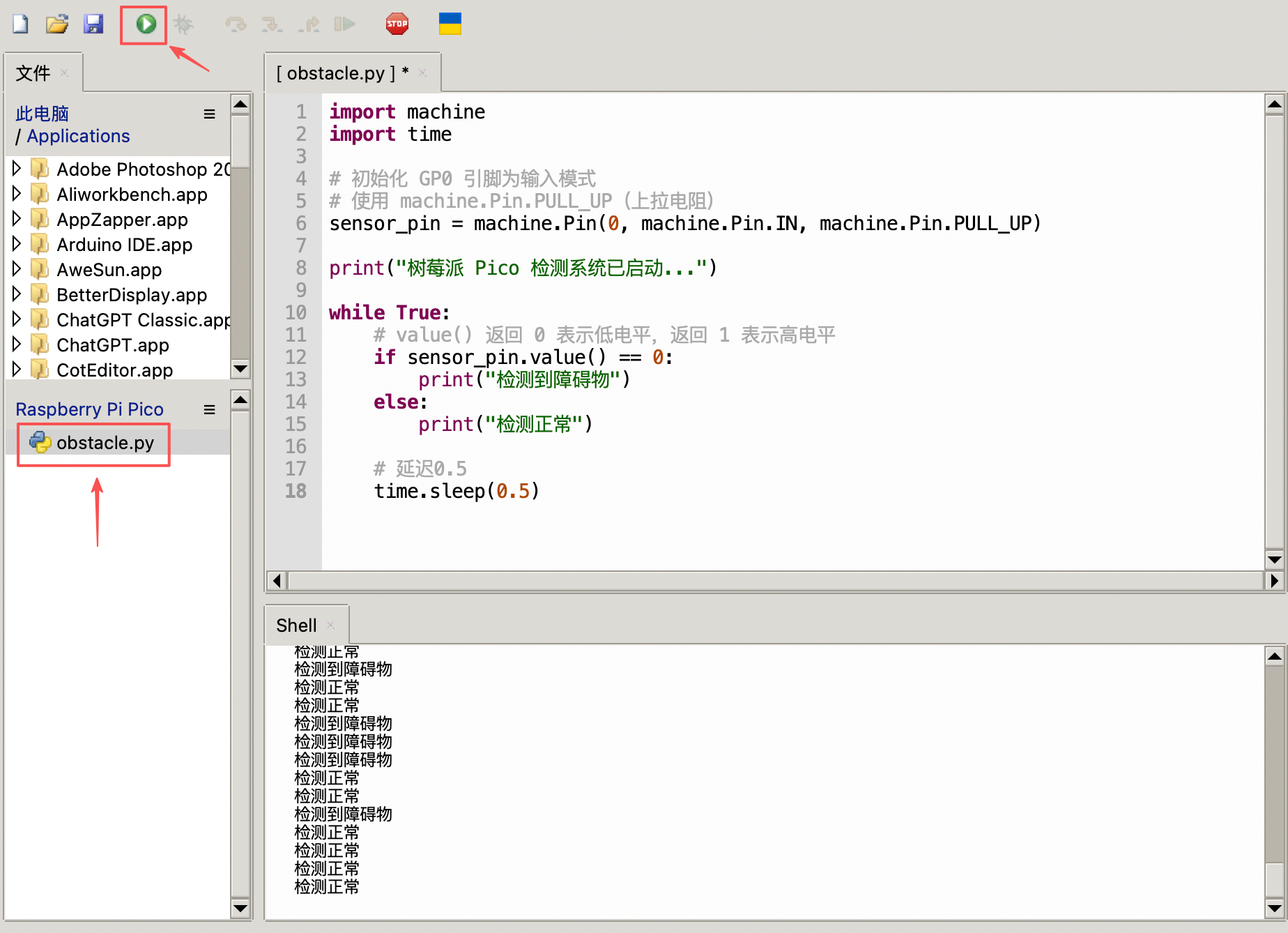

| obstacle 下载obstacle这个源代码直接上传树莓派Pico文件内，直接运行程序（如下图） |
结果：遮挡传感器后显示检测到障碍物，未遮挡探头则显示正常

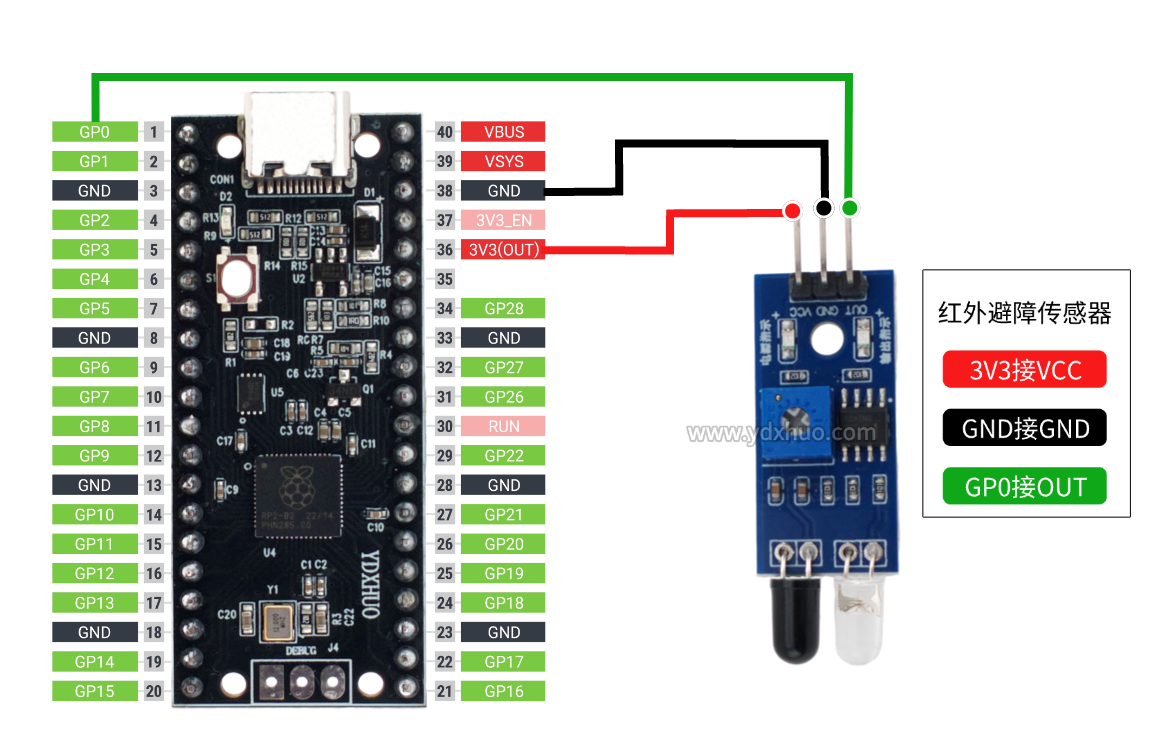

初始化：导入硬件库，将 GP0 引脚设置为输入模式，并开启内置上拉电阻（确保默认是高电平，防止误报）。
条件判断：通过 while True 进入无限循环，实时读取 GP0 的电平值：如果是 0（低电平）：打印“检测到障碍物”。否则（高电平）：打印“检测正常”。
延时设置：每次判断后延迟 0.5 秒，防止 Pico 运行太快导致电脑打印刷屏。

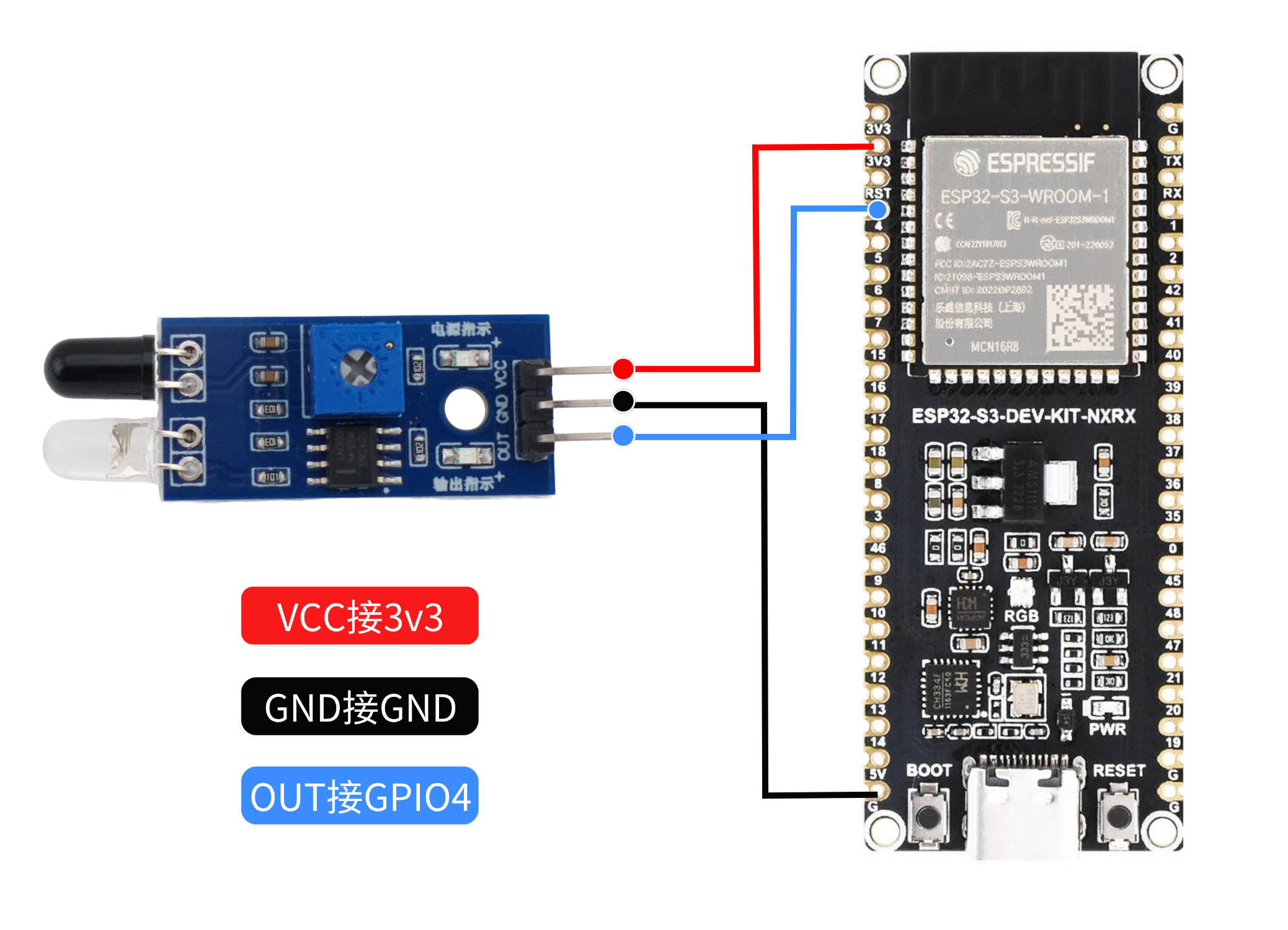

以面ESP32-S3主板为例按下图接好连接线后， 需轻微调节传感器上的蓝色电位器，（调节效果：探头前方无障碍遮挡的情况下传感器信号灯不亮， 若遮挡住探头则信号灯常亮即可）

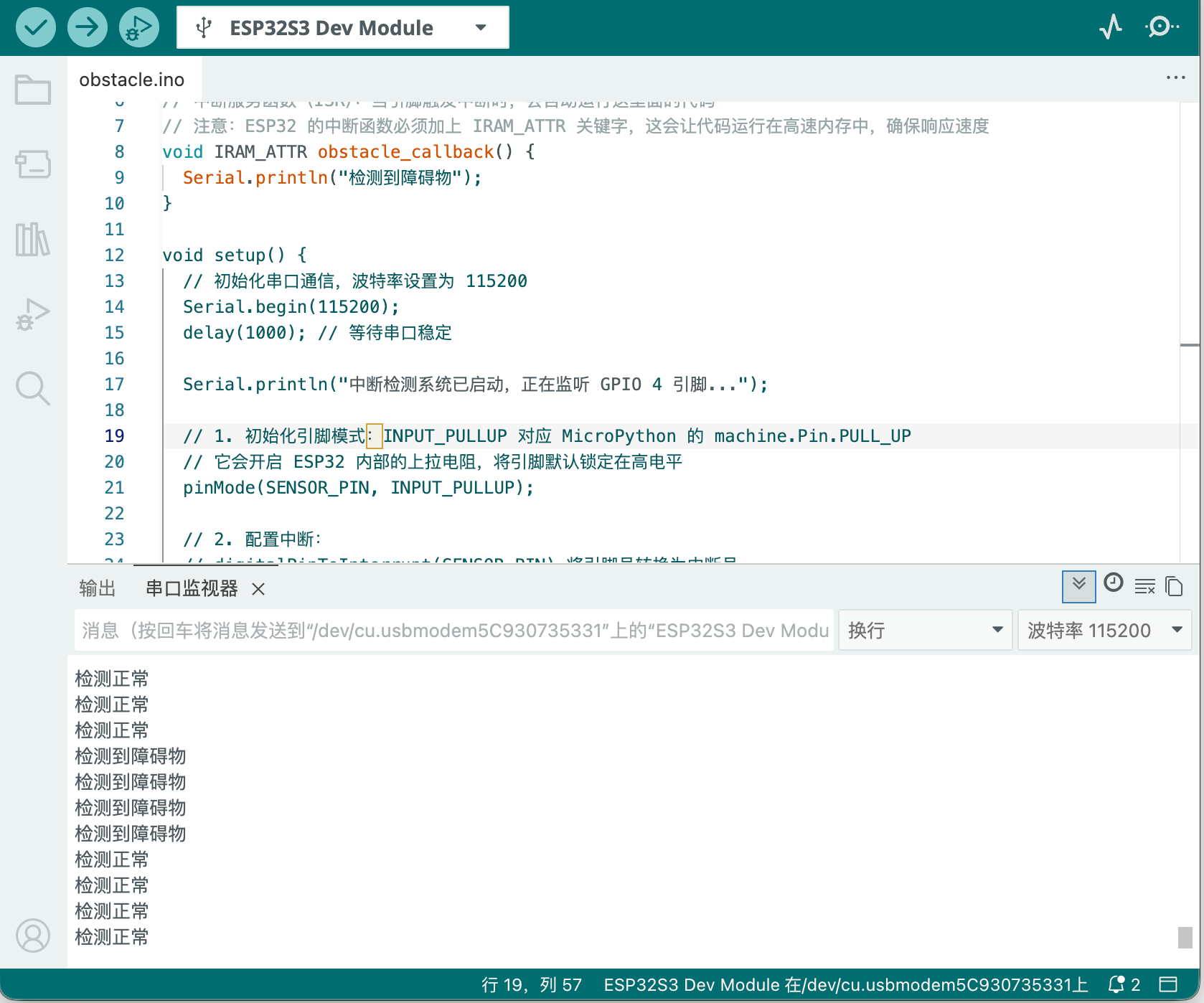

| obstacle 下载obstacle这个源代码直接用Arduino IDE编译上传程序打开串口监视查看（如下图） |
初始化：将 GPIO 4 设置为输入模式，并开启内置上拉电阻（确保默认是高电平，防止误报）。
绑定中断：使用 attachInterrupt() 让引脚进入监听状态。一旦传感器检测到障碍物导致电平变低（FALLING 下降沿），ESP32 会瞬间暂停手头工作，自动跳去执行 obstacle_callback 函数，打印“检测到障碍物”。
主循环：在 loop() 里面，CPU 平时只需要非常轻松地每隔 1 秒打印一次“检测正常”即可。
