I2C信号通讯协议 树莓派Pico与ESP32开发板 Python和C++例程【入门教程】

一：I2C通讯协议基础介绍

1. I2C信号介绍

I2C（Inter-Integrated Circuit）是一种常用的串行通信协议，适用于短距离设备间的低速通信。广泛应用于各种单片机与传感器、EEPROM、LCD 模块等外围器件的短距离数据传输。其核心特点是仅需两根信号线即可实现双向通信，硬件成本低、布线简单，是单片机系统中最常用的通信接口之一。

I2C 通信仅依赖两根信号线，且需配合上拉电阻实现电平稳定，具体如下：

关键硬件细节：上拉电阻

SDA 和 SCL 均为开漏输出（Open-Drain） 结构，自身无法输出高电平，需通过外接上拉电阻（通常为 4.7kΩ~10kΩ，接 VCC）将电平拉至高电平。

当器件输出 “0” 时：引脚拉低，总线电平为低；

当器件输出 “1” 时：引脚高阻，总线电平由上拉电阻拉为高。

这种结构保证了多设备挂载时不会出现 “总线竞争”（即多个设备同时输出高低电平导致短路）。

2. I2C信号主从模式

I2C 采用 “主从架构”，通信由主设备（如单片机） 发起和控制，从设备（如传感器） 仅被动响应，具体分工如下：

注：I2C 总线支持多主设备（需避免冲突）和多从设备（最多 128 个 7 位地址从设备），但单片机系统中 99% 以上为 “单主多从” 场景。

3. I2C信号核心时序

I2C 通信的完整过程由 “起始→地址→数据→应答→停止”5 个时序阶段组成，每个阶段的 SDA 和 SCL 电平变化严格定义，是协议正确性的核心。

1. 起始信号（Start Condition，S）：通信开始的标志

时序定义：在 SCL 保持高电平期间，SDA 由高电平跳转为低电平（“高→低” 跳变）。

作用：告知总线上所有从设备 “通信即将开始”，从设备需准备接收后续地址信号。

波形示意图：

2. 从设备地址与读写控制：选择通信对象和方向

起始信号后，主设备会连续发送8 位数据，其中前 7 位为 “从设备地址”，第 8 位为 “读写控制位（R/W#）”：

第 8 位 = 0：表示主设备向从设备写数据（Write）；

第 8 位 = 1：表示主设备从从设备读数据（Read）。

时序要求：

SCL 为高电平时，SDA 电平必须稳定（数据有效）；

SCL 为低电平时，SDA 可跳变（准备下一位数据）。

示例：若从设备地址为 0x48（二进制1001000），主设备要向其写数据，则发送的 8 位为10010000（0x48 + 0）；若要读数据，则发送10010001（0x48 + 1）。

3. 应答信号（ACK/NACK）：数据接收确认

每传输 8 位数据（地址或数据字节）后，接收方需向发送方返回 1 位 “应答信号”，确认数据已接收：

ACK（应答）：接收方在第 9 个 SCL 高电平期间，将 SDA 拉为低电平（表示 “已接收，可继续传输”）；

NACK（非应答）：接收方在第 9 个 SCL 高电平期间，将 SDA 保持高电平（表示 “未接收 / 接收完成”，主设备通常会终止通信）。

关键规则：

地址字节的应答方：从设备（确认地址匹配）；

数据字节的应答方：

写操作时：从设备（确认数据接收）；

读操作时：主设备（确认数据接收，若主设备无需更多数据，会返回 NACK）。

波形示意图（ACK）：

4. 数据传输：8 位为单位的双向传输

地址和 ACK 确认后，进入数据传输阶段，每个数据单元为8 位（1 字节），传输方向由 “读写控制位” 决定：

写操作（主→从）：主设备连续发送数据字节，每字节后等待从设备的 ACK；

读操作（从→主）：从设备连续发送数据字节，每字节后等待主设备的 ACK/NACK（主设备要终止时发 NACK）。

时序要求：与地址传输一致 ——SCL 高电平时 SDA 稳定（数据有效），SCL 低电平时 SDA 跳变。

5. 停止信号（Stop Condition，P）：通信结束的标志

时序定义：在 SCL 保持高电平期间，SDA 由低电平跳转为高电平（“低→高” 跳变）。

作用：告知总线上所有从设备 “本次通信结束”，从设备可进入空闲状态。

波形示意图：

4. I2C信号传输速率

I2C 支持不同的传输速率，以适配不同的应用场景（速率越高，对布线和器件的要求越严格）：

注：部分高端器件支持 10Mbps 的 “超高速模式（High-speed mode）”，但单片机系统中极少使用。

二：树莓派使用I2C示例

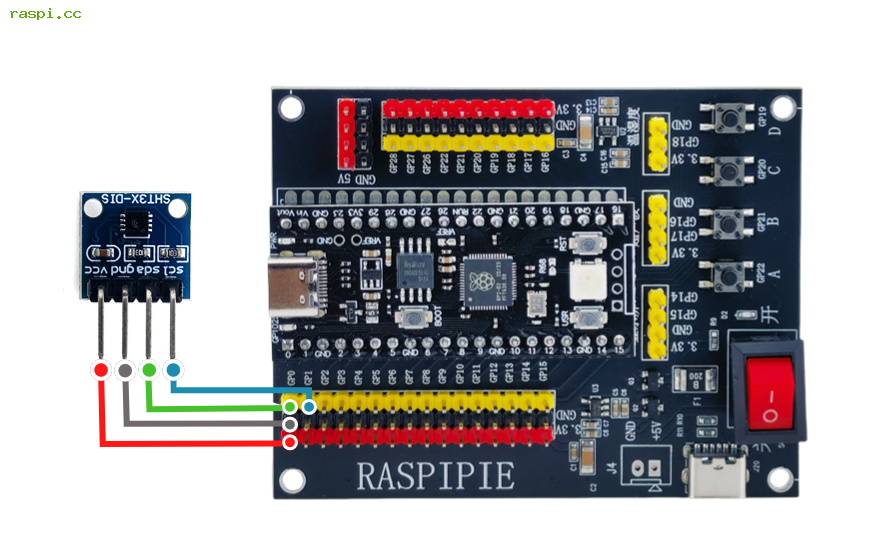

1. Pico开发板I2C引脚

在树莓派Pico开发板的引脚上有两个 I2C 控制器分别为（I2C0 和 I2C1）

其中代表I2C0的引脚如下:

SDA (数据): GPIO0 (默认) 或 GPIO4、GPIO8、GPIO12、GPIO16、GPIO20

SCL (时钟): GPIO1 (默认) 或 GPIO5、GPIO9、GPIO13、GPIO17、GPIO21

其中代表I2C1的引脚如下:

SDA (数据): GPIO2 (默认) 或 GPIO6、GPIO10、GPIO14、GPIO18、GPIO26

SCL (时钟): GPIO3 (默认) 或 GPIO7、GPIO11、GPIO15、GPIO19、GPIO27

2.初始化I2C引脚代码

使用 MicroPython 初始化 I2C 控制器：

from machine import Pin, I2C
import time

# 初始化I2C0，使用默认引脚
i2c0 = I2C(0, scl=Pin(1), sda=Pin(0), freq=400000)

# 初始化I2C1，使用默认引脚
i2c1 = I2C(1, scl=Pin(3), sda=Pin(2), freq=400000)

print("I2C初始化完成")

3.扫描2C引脚代码

连接好 I2C的设备后，可以扫描总线上的设备地址：

from machine import Pin, I2C

# 初始化I2C
i2c = I2C(0, scl=Pin(1), sda=Pin(0), freq=400000)

# 扫描I2C设备
devices = i2c.scan()

if devices:
    print("找到I2C设备:")
    for dev in devices:
        print(f"设备地址: 0x{dev:02x}")
else:
    print("未找到I2C设备")

4.I2C 数据发送与接收

以下是 I2C 主机发送数据到从设备和从从设备接收数据的示例：

from machine import Pin, I2C
import time

# 初始化I2C
i2c = I2C(0, scl=Pin(1), sda=Pin(0), freq=400000)

# 假设我们有一个地址为0x48的I2C设备
DEVICE_ADDR = 0x48

def send_data(register, data):
    """向指定寄存器发送数据"""
    try:
        # 格式: i2c.writeto_mem(设备地址, 寄存器, 数据, 数据格式)
        i2c.writeto_mem(DEVICE_ADDR, register, bytes([data]), addrsize=8)
        print(f"已发送数据 0x{data:02x} 到寄存器 0x{register:02x}")
        return True
    except OSError as e:
        print(f"发送失败: {e}")
        return False

def receive_data(register, length):
    """从指定寄存器接收指定长度的数据"""
    try:
        # 读取数据
        data = i2c.readfrom_mem(DEVICE_ADDR, register, length, addrsize=8)
        print(f"从寄存器 0x{register:02x} 接收数据: {[hex(b) for b in data]}")
        return data
    except OSError as e:
        print(f"接收失败: {e}")
        return None

# 示例用法
if __name__ == "__main__":
    # 向寄存器0x00发送数据0xAA
    send_data(0x00, 0xAA)
    time.sleep(0.1)

    # 从寄存器0x01读取2字节数据
    receive_data(0x01, 2)

三：ESP32使用I2C示例

1.ESP32 默认 I2C 引脚

2.I2C 地址扫描器

下面提供两个常用的程序示例：I2C 设备地址扫描器 和 指定 GPIO 自定义 I2C 通信示例。

示例 1：I2C 地址扫描器（用于检测挂载的芯片地址）

当你接入一个新的 I2C 传感器但不知道它的硬件地址时，可以用这段代码扫描总线：

#include <Wire.h>

void setup() {
  Serial.begin(115200);
  while (!Serial);

  // 初始化默认 I2C (SDA=21, SCL=22)
  Wire.begin();

  Serial.println("\nI2C 总线扫描器启动...");
}

void loop() {
  byte error, address;
  int nDevices = 0;

  Serial.println("正在扫描...");

  for (address = 1; address < 127; address++) {
    // 尝试与该地址建立通信
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0) {
      Serial.print("发现 I2C 设备，地址: 0x");
      if (address < 16) Serial.print("0");
      Serial.print(address, HEX);
      Serial.println(" !");
      nDevices++;
    } else if (error == 4) {
      Serial.print("未知错误，地址: 0x");
      if (address < 16) Serial.print("0");
      Serial.println(address, HEX);
    }
  }

  if (nDevices == 0) {
    Serial.println("未找到任何 I2C 设备\n");
  } else {
    Serial.println("扫描完成\n");
  }

  delay(5000); // 每 5 秒重新扫描一次
}

3.读写从机设备数据

如果你的传感器接在了其他引脚（如 SDA=GPIO 18, SCL=GPIO 19），或者需要向芯片写入/读取寄存器：

#include <Wire.h>

// 定义自定义 I2C 引脚
#define CUSTOM_SDA 18
#define CUSTOM_SCL 19

// 假设目标设备地址（根据实际修改，例如 0x68）
#define SENSOR_ADDR 0x68

void setup() {
  Serial.begin(115200);

  // 指定 SDA 和 SCL 引脚，波特率设置为 400kHz (Fast Mode)
  Wire.begin(CUSTOM_SDA, CUSTOM_SCL, 400000);

  Serial.println("I2C 自定义引脚初始化完成");
}

// 向从机寄存器写入数据
void writeRegister(uint8_t devAddr, uint8_t regAddr, uint8_t data) {
  Wire.beginTransmission(devAddr);
  Wire.write(regAddr); // 发送要写入的寄存器地址
  Wire.write(data);    // 发送数据
  uint8_t result = Wire.endTransmission(); // 结束传输并获取状态

  if (result == 0) {
    Serial.println("写入成功");
  } else {
    Serial.print("写入失败，错误代码: ");
    Serial.println(result);
  }
}

// 从从机寄存器读取数据
uint8_t readRegister(uint8_t devAddr, uint8_t regAddr) {
  uint8_t data = 0;

  // 1. 先告诉设备我们要读取哪个寄存器
  Wire.beginTransmission(devAddr);
  Wire.write(regAddr);
  Wire.endTransmission(false); // 发送重复起始条件 (Repeated START)，不释放总线

  // 2. 请求读取 1 个字节
  Wire.requestFrom(devAddr, (uint8_t)1);
  if (Wire.available()) {
    data = Wire.read();
  }

  return data;
}

void loop() {
  // 示例：每秒从传感器读取一次 WHO_AM_I 寄存器（假设寄存器地址为 0x75）
  uint8_t chipID = readRegister(SENSOR_ADDR, 0x75);
  Serial.print("读取到的芯片 ID: 0x");
  Serial.println(chipID, HEX);

  delay(1000);
}

4.注意事项

硬件模块的板载上拉电阻：

大部分买到的传感器模块（如 MPU6050、SSD1306 OLED、BMP280）板子上都已经贴片好了 10kΩ 或 4.7kΩ 的上拉电阻。如果你直接用杜邦线将模块连接到 ESP32，通常不需要额外接电阻。但如果是自己设计的 PCB，记得在 SDA/SCL 上加 4.7kΩ 上拉电阻。

逻辑电平匹配：

ESP32 的 GPIO 工作电压是 3.3V。如果连接 5V 的 I2C 设备（如某些老版 Arduino 模块或 LCD1602），需要加装 3.3V-5V 双向逻辑电平转换模块，否则可能会损坏 ESP32 的引脚。

线长与速率：

标准模式：100 kHz

快速模式：400 kHz

杜邦线过长（超过 20-30cm）会导致寄生电容增大，可能产生通信错误。线路较长时建议降低波特率（如设置为 100000），或减小上拉电阻的阻值（如降至
