VS-A1播报模块选用的是SOC方案，集成了一个16位的MCU芯片，及一个音频解码的ADSP（ADSP（Audio Digital Signal Processing）解码器是指音频数字信号处理解码器，它通常用于处理音频数据，将其从压缩格式解码成原始音频数据，以便播放。ADSP 解码器可以是硬件实现的，也可以是软件实现的。）,采用硬解码的方式，更加保证了系统的稳定性和音质。小巧尺寸更加满足嵌入其它产品的需求。且模块内部含有一个FLASH存储器，用于对语音音频进行存储。VS-A1播报模块可通过IO1~IO4输入低电平播报对应的音频，也可以利用串口UART与VS-A1播报模块进行通信通过发送协议约定的通信指令控制语音模块利用SPI总线读写FLASH的方式播报指定的语音音频。

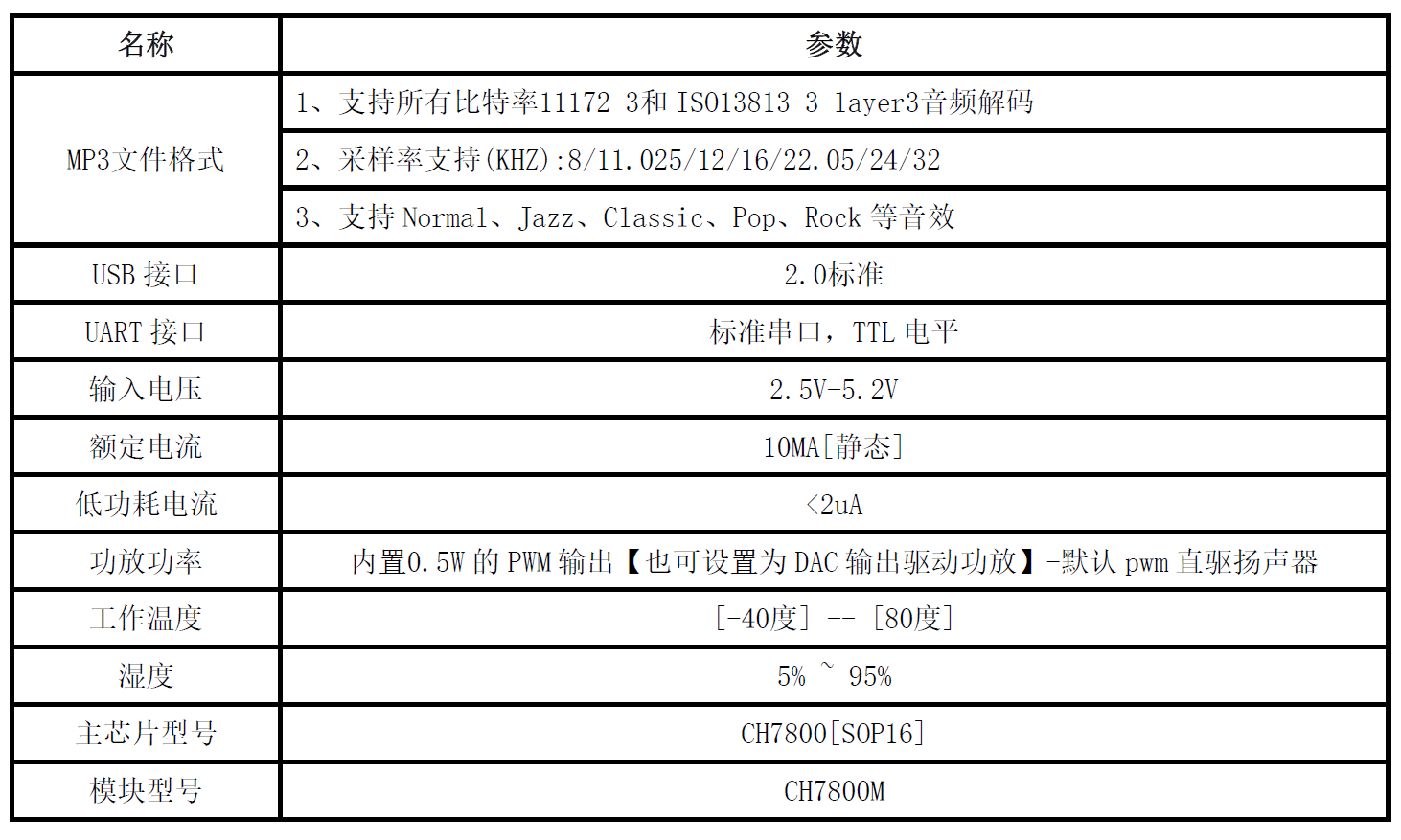

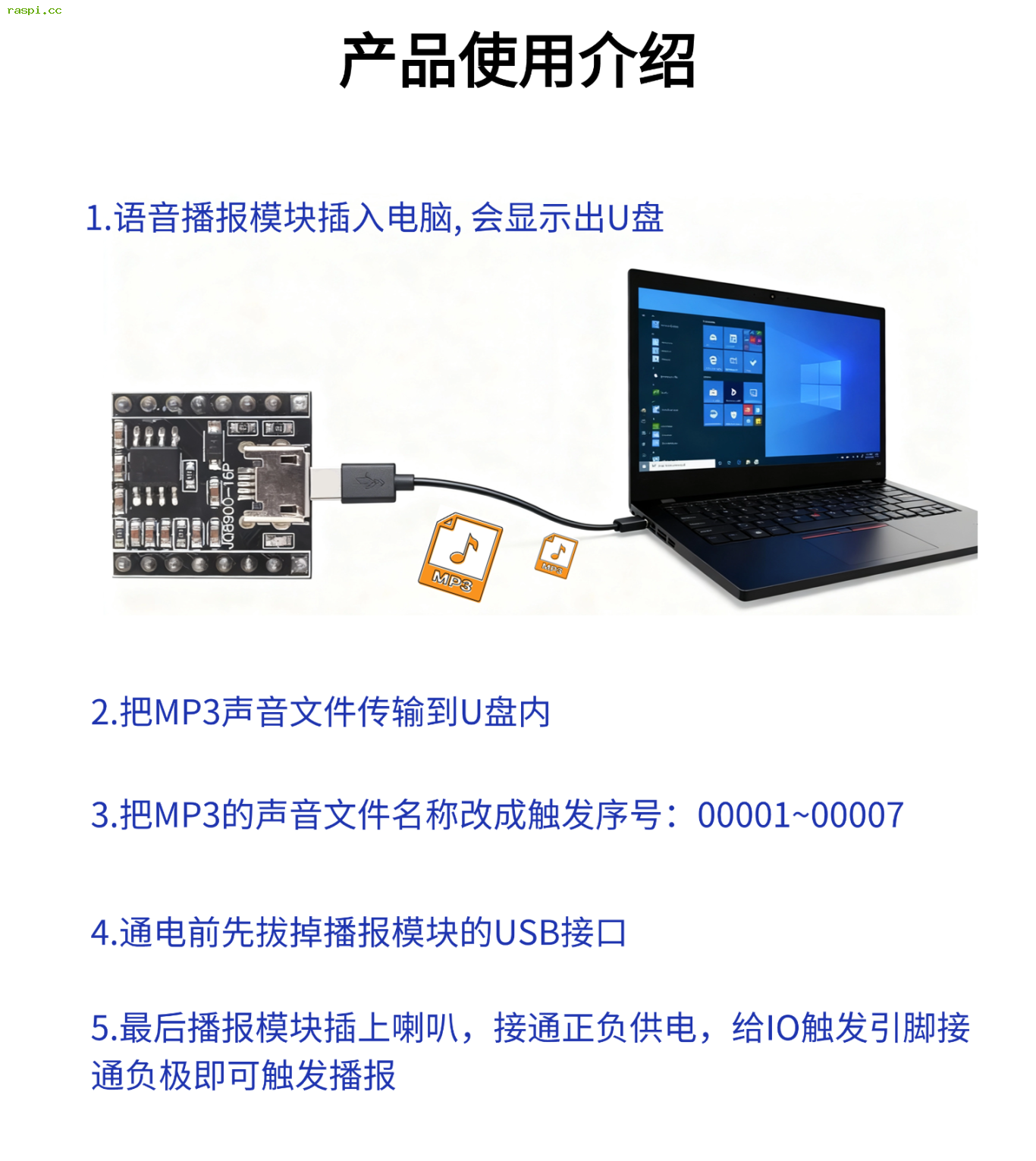

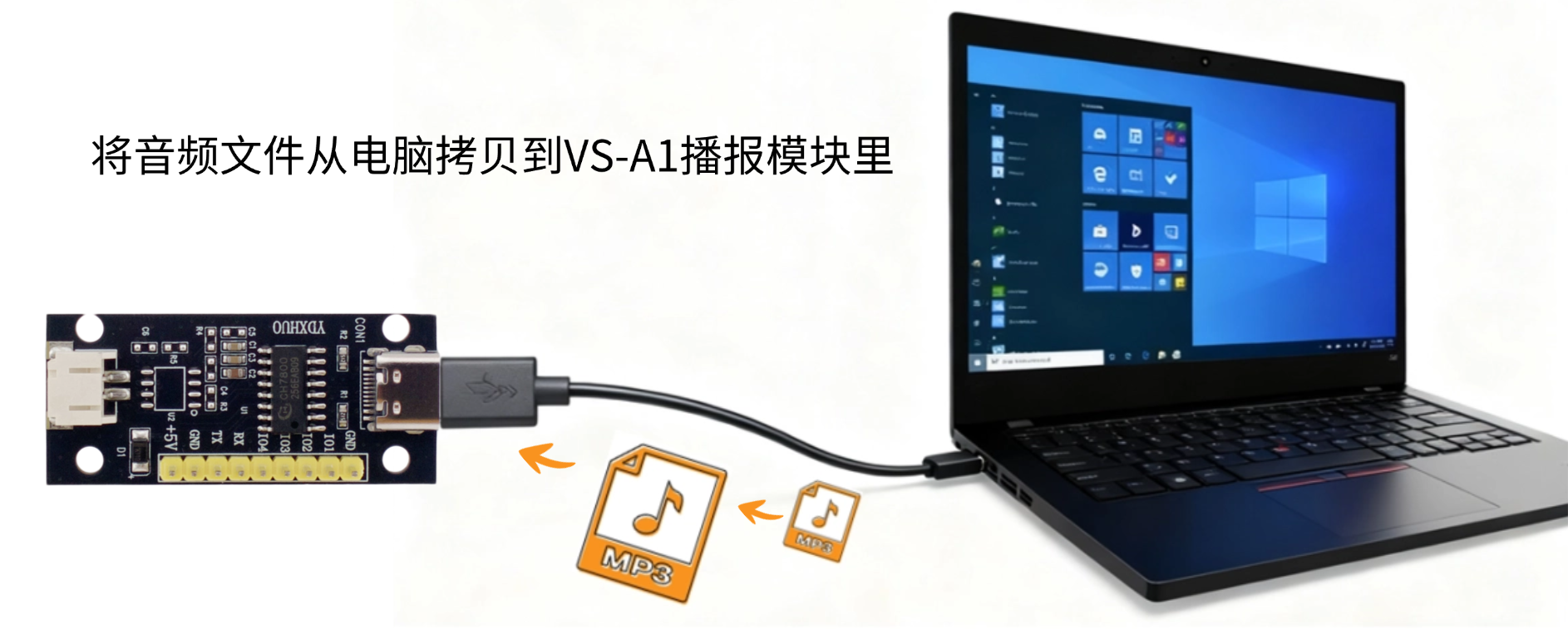

此款模块最大的优势在于能够灵活的更换SPI-flash板载的mp3语音播报内容，省去了传统语音芯片需要安装上位机更换语音的麻烦，SPI FLASH 直接模拟成 U 盘，跟拷贝 U盘一样，非常方便。使得产品研发和生产变得便捷简单，为产品研发提供更多的选择性。将USB数据线连接模块，插上电脑，电脑会自动显示为U盘，在将需要播报的mp3文件拷贝到里面修改001~004的序号即可。

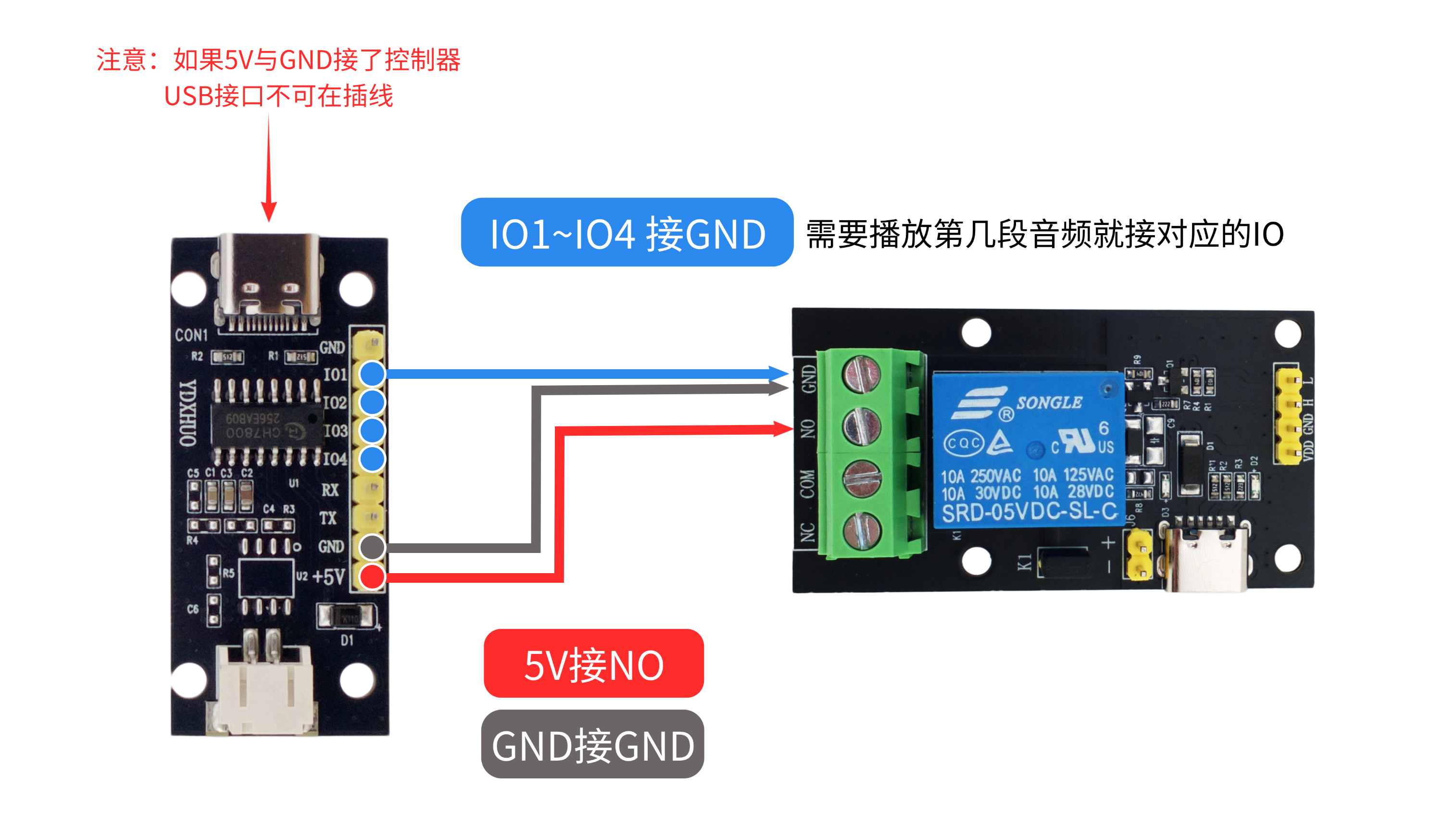

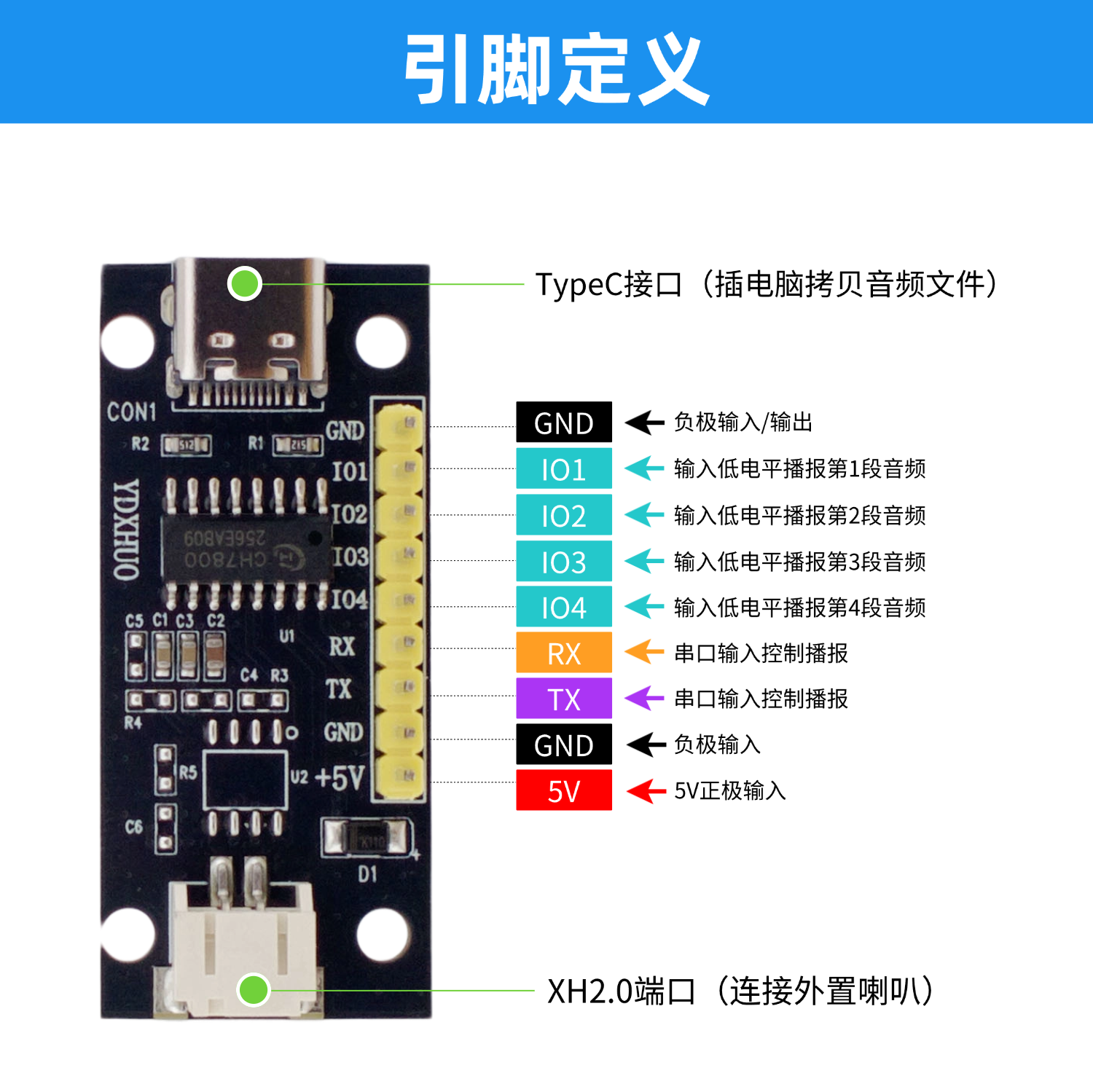

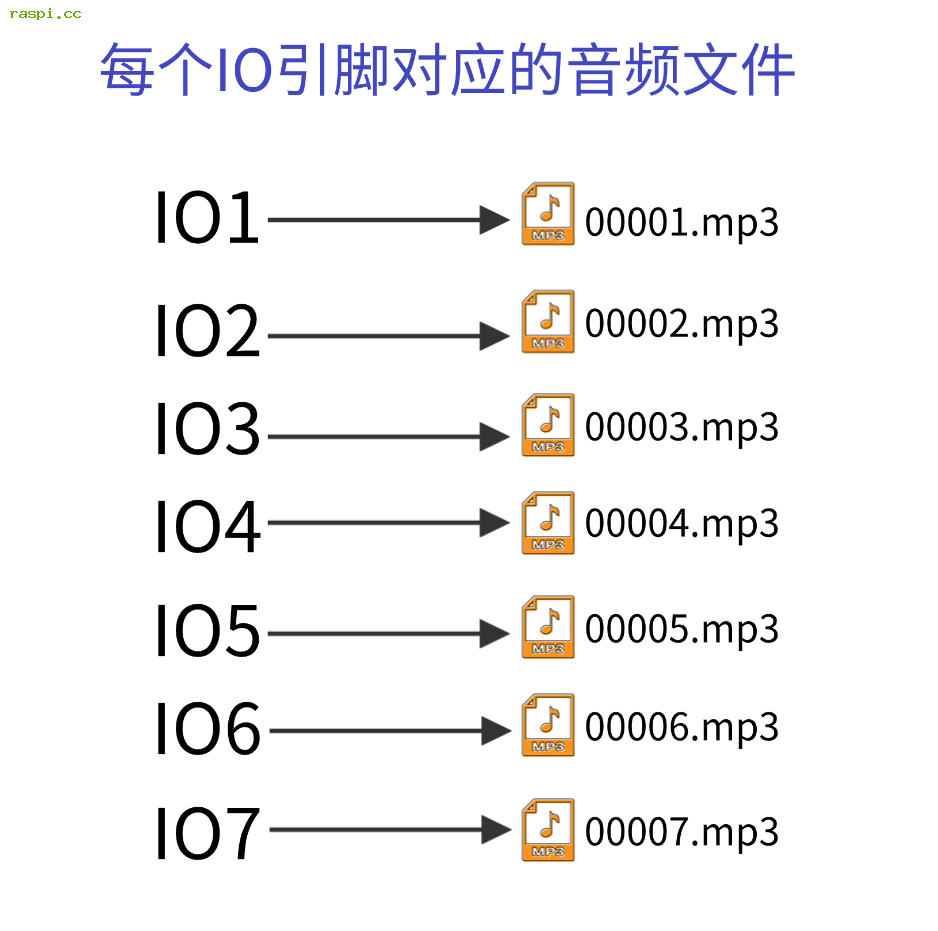

本芯片共有4个触发1O口，4个IO口一对一接负极。就可触发播放对应的音频文件
方法1：可打开这个网站免费生成：https://www.ttsonline.cn/在这个网页里输入文字就能生成一个新的mp3音频文件，在将mp3文件改成001~004 序号，拖进U盘替换掉模块里原有的就能实现自定义播报内容
方法2：可自己录制一个mp3的音频文件，或者转换别的音频文件为mp3格式。在拖入U盘内修改序号 也能实现播报。

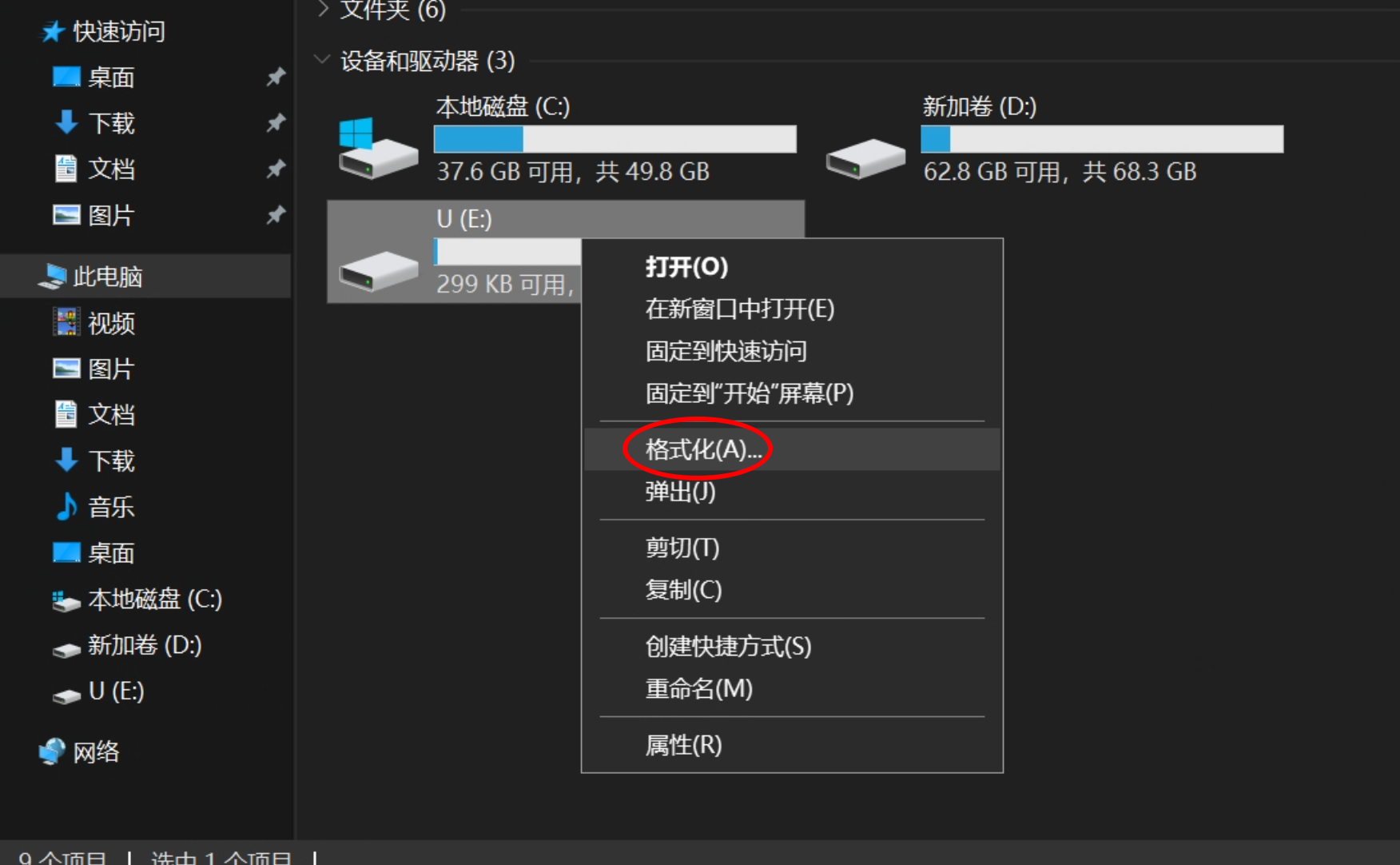

VS-A1播报模块初始化内存空间为309KB， 出厂默认有四个mp3音频与一个config配置文件。如果仅仅只删除四个音频文件并不会还原全部存储空间。必须格式化整个U盘才能初始化内存空间！在使用时需要将磁盘全部格式化后需要再次将config文件放进去，最后在拖入自己的音频。
配置文件内有一段0300100配置参数，这是一组六位数组0 30 0 1 0 0。可通过修改数组实现播报模式音量高低电平触发等
（0 30 0 1 0 0）第一个0代表着触发方式，取值范围如下：
==》0：可打断， 在播放过程中再按从头开始播放（没有设置默认此播放模式）
==》1：不可打断，在播放过程中再按无效。
==》2：保持循环，一直按着就一直循环播放，松开立即停止。
==》3：保持循环二，一直按着一直循环播放，松开后播放完后停止
==》4：ON/OFF，按一下播放，再按一下停止
==》5：通电循环播放所有声音
（0 30 0 1 0 0）第二个30代表的是音量，取值范围【00-30】默认是最大值
（0 30 0 1 0 0）第三个0代表的是芯片上BUSY脚的输出电平
==》1：播放输出高电平，空闲输出低电平
==》0：播放输出低电平，空闲输出高电平
（0 30 0 1 0 0）第四个1代表的音频输出模式
==》1：直驱扬声器输出，驱动8欧姆0.5W喇叭
==》0：芯片dac输出，需要外挂音频功放
（0 30 0 1 0 0）第五个0代表的音频触发方式
==》1：检测高电平有效触发播报
==》0：检测低电平有效触发播报
（0 30 0 1 0 0）第六个0代表的是否进入低功耗
==》1：进入低功耗，芯片播放完毕就自动进入低功耗，串口则需要引导码唤醒，io触发则不需要
==》0：不进入低功耗，芯片维持在6mA的平均电流
VS-A1语音模块芯片UART串口通信采用全双工串口通信；波特率为 9600，数据位：8 ，停止位 1 位，检验位 N支持异步串口通讯模式,通过串口接受上位机发送的命令通讯标准:9600 bps --- 可以发送指令修改，并且记忆

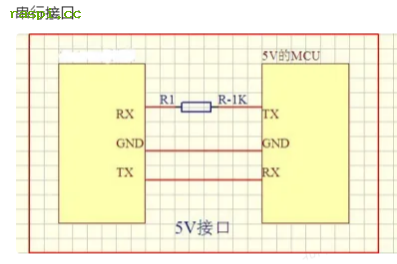

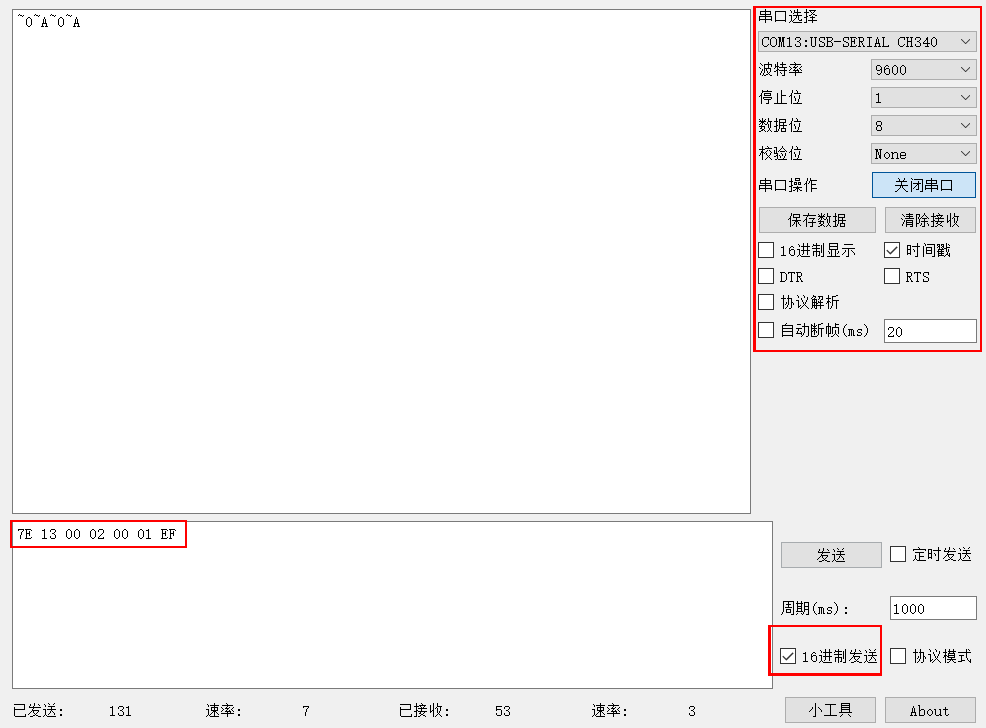

假如指定播放模块里面的语音文件001，那么串口需要发送:7E 13 00 02 00 01 EF，其中 0x13 代表的是命令字节，其中[00 02]是数据长度 2 。其中[00 01]代表指定第 1 段语音播放。其他的语音文件命令字节也相同，可支持001~999。具体的内容参考下面VS-A1语音模块说明书。
